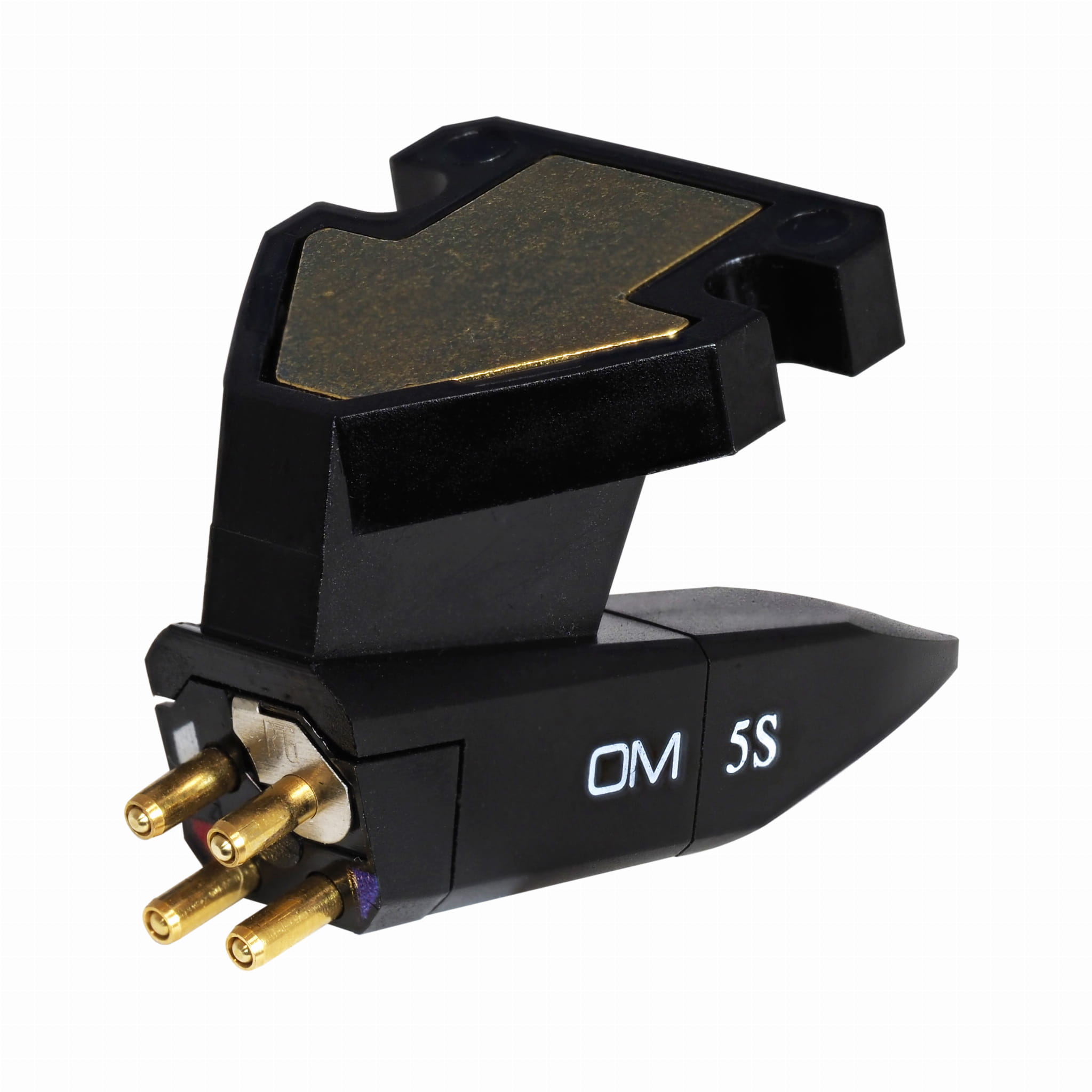

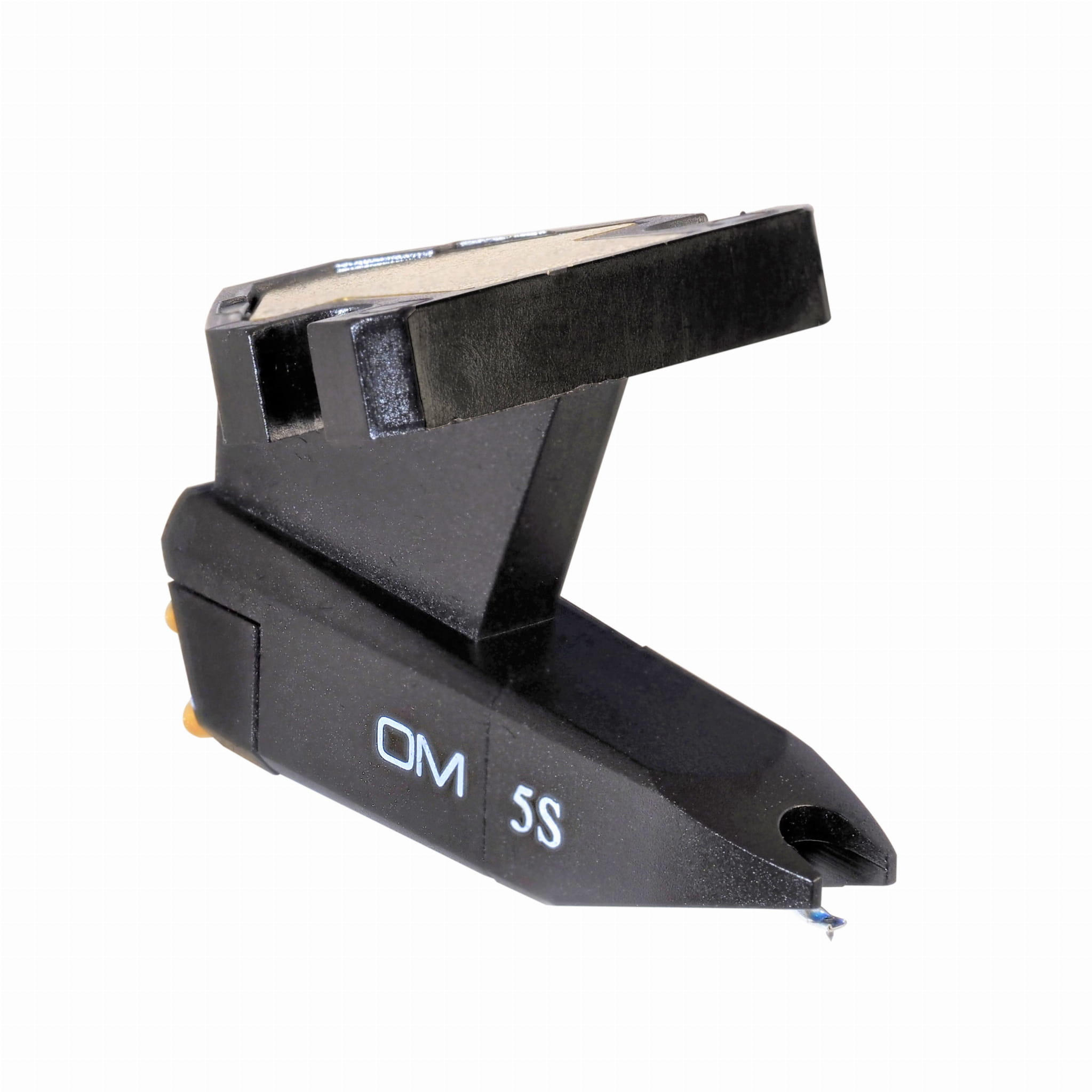

ORTOFON OM-5S

ORTOFON OM 5S WKŁADKA MM

Seria OM to podstawowa seria wkładek z bardzo lekkim systemem magnetycznym.

Głównym celem konstrukcyjnym było stworzenie wkładki "Optimum Match" (OM) - maksymalnie dopasowanej do odczytu płyty. W procesie projektowania użyto zaawansowanych technologi informatycznych w celu wyliczenia optymalnego położenia systemu wraz z igłą.

Korpusy wkładek serii OM wykonane z bardzo lekkiego, sztywnego i odpornego na rezonanse materiału o nazwie Noryl (plastik i szkło).

W górnej części wspornika montażowego jest pomysłowo schowana niewielki, zdejmowana obciążnik. Jeśli ramię gramofonowe jest standardowe pod względem wagi, po prostu zostaw obciążnik (masa wkładki 5g), natomiast jeśli ma małą masę, wyjmij ciężarek a waga spadnie do zaledwie 2,5 g.

Wkładki „OM 5” zapewniają sygnał wyjściowy o poziomie 4-4.5mV i są doskonale kompatybilne z większością przedwzmacniaczy gramofonowych dostępnych na rynku. Mogą zapewnić optymalne dopasowanie do każdego systemu pod względem aplikacji, jakości dźwięku i budżetu.
OM 5S wyposażona jest w sferyczny diament, który jest solidny, wytrzymały i wysoce ekonomiczny.

Przy opracowywaniu wkładów OM jednym z głównych założeń było także zapewnienie możliwości zoptymalizowania odtwarzania dźwięku bez konieczności wymiany całego wkładu. Dźwięk można znacznie ulepszyć zmieniając samą igłę. W zależności od preferencji, standardową montowaną igłę można wymienić na: Stylus - 3E, 5E, 10, 20, 30, 40 i 78 i D 25 M.

PARAMETRY TECHNICZNE:

Napięcie wyjściowe przy 1000 Hz, 5cm/sec - 4.5 mV
Balans przy 1 kHz - 2 dB
Separacja kanałów przy 1 kHz - 20 dB
Separacja kanałów przy 15 kHz - 12 dB
Zakres częstotliwości przy - 3dB - 20-20.000 Hz
Pasmo przenoszenia - 20-22.000 Hz
Zdolność trackingu przy 315 Hz przy zalecanej sile śledzenia - 60 μm
Podatność dynamiczna - 20 μm/mN
Typ igły - sferyczna
Promień końcówki igły - R 18 μm
Zakres siły śledzenia - 1.5-2.0 g (15-20 mN)
Zalecana siła śledzenia - 1.75 g (17.5 mN)
Kąt nachylenia igły - 20°
Impedancja wewnętrzna, rezystancja DC - 750 Ohm
Indukcyjność wewnętrzna - 450 mH
Zalecana rezystancja cyklu ładunkowego - 47 kOhm
Zalecana pojemność cyklu ładunkowego - 200-500 pF
Kolor wkładki, obudowa/igła - czarny/czarny
Masa wkładki włączając obciążnik - 5 g
Masa wkładki wyłączając obciążnik - 2.5 g
Zamiennik igły - Stylus 5S
