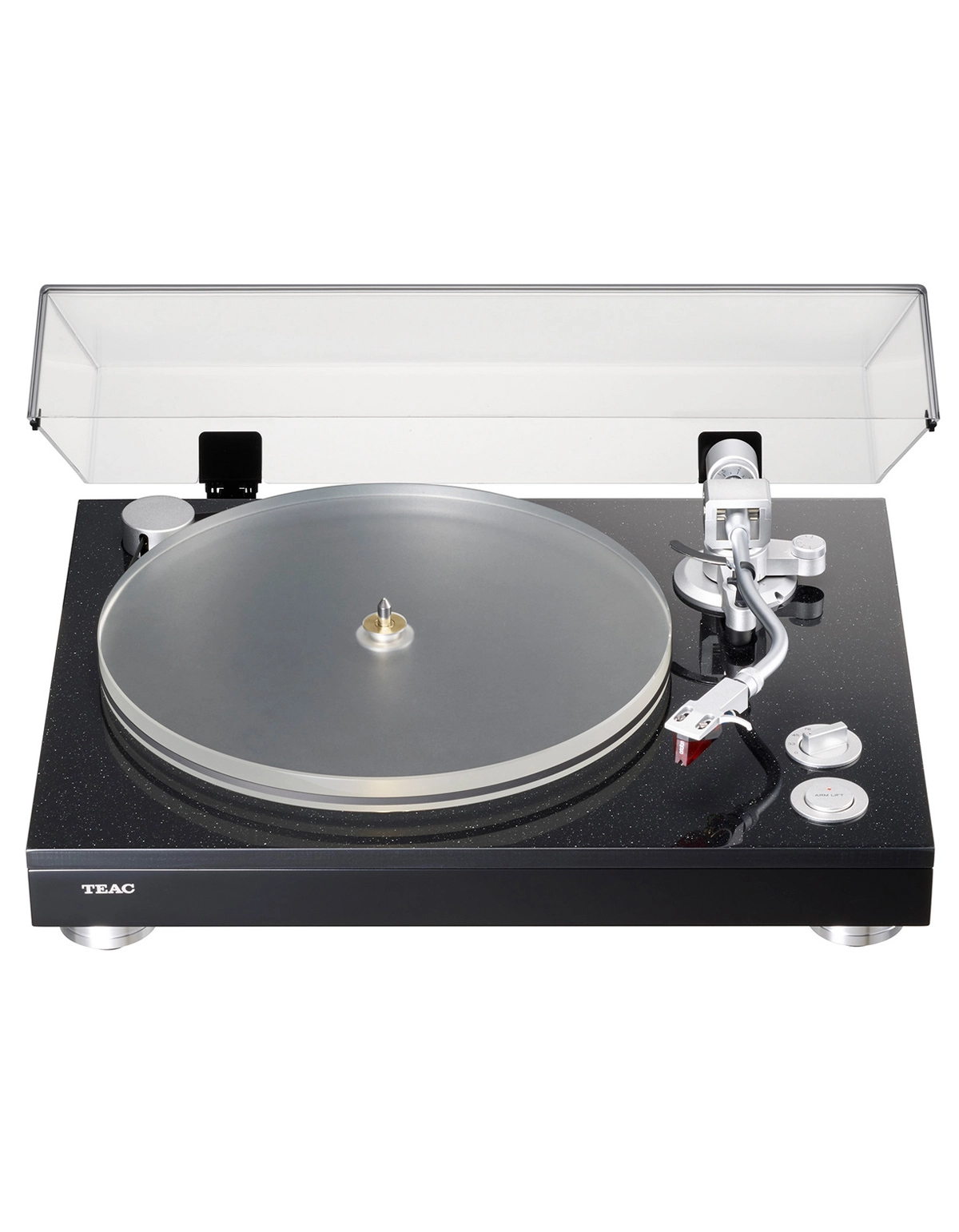

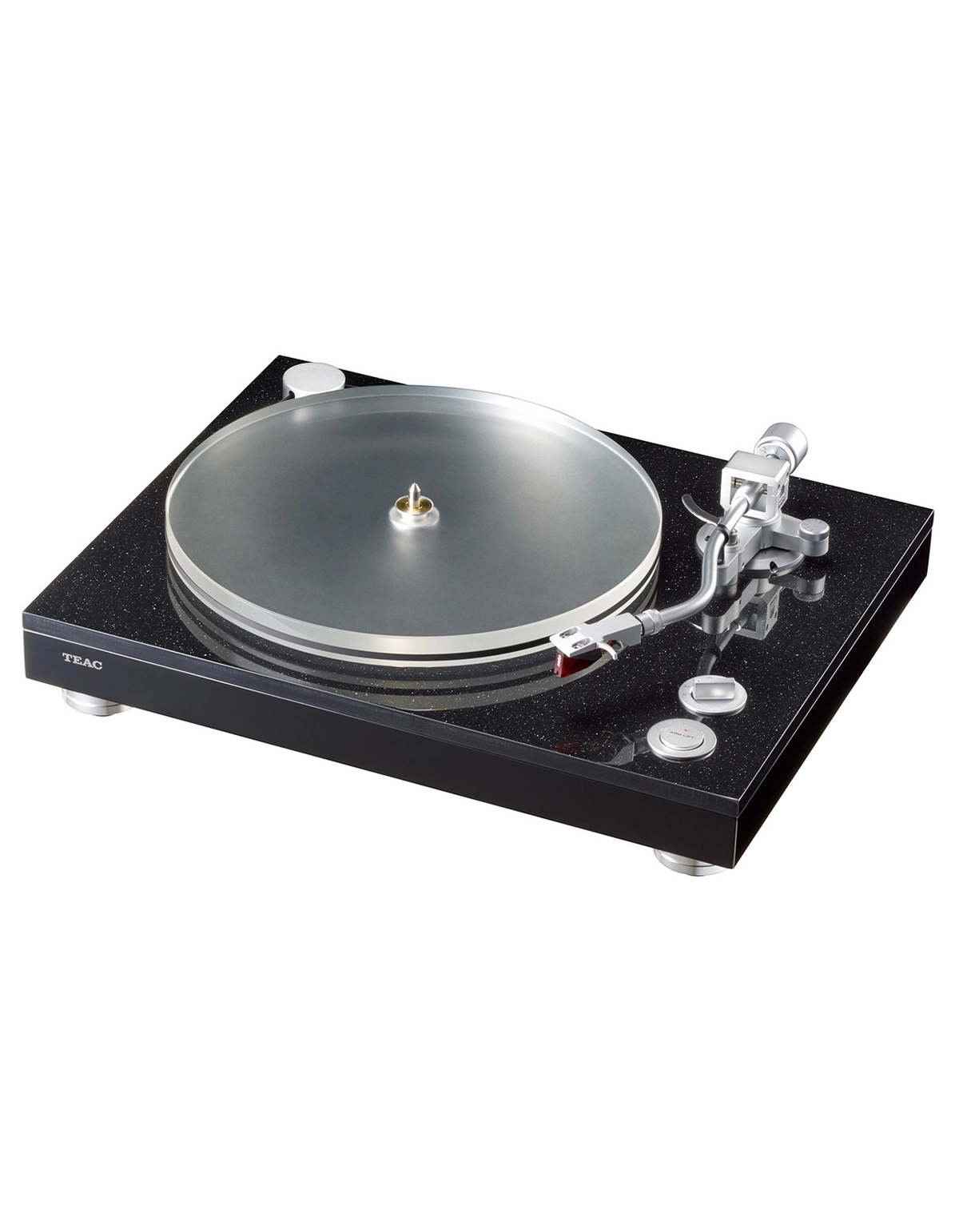

TEAC TN-5BB-M/B

TEAC TN-5BB-M/B z napędem paskowym i zbalansowanym wyjściem XLR

Gramofon z napędem paskowym, zbalansowanym wyjściem MC, hybrydową obudową łączącą syntetyczny marmur, papier washi i materiały MDF oraz z 9-calowym uniwersalnym ramieniem w kształcie litery S z łożyskami o zaawansowanej konstrukcji.

Hybrydowa podstawa z kilku różnych rodzajów materiału strukturą tłumi niepożądane wibracje.
Obudowa ma wielowarstwową konstrukcję łączącą ciężką płytę MDF w podstawie o grubości 36 mm z 12 mm syntetycznym marmurem o wyjątkowej  sztywności. Waga obudowy wynosi 8,8 kg. Ramię i talerz gramofonu są zamontowane na syntetycznym marmurze, a silnik wywołujący wibracje zamontowano na płycie MDF. Takie rozwiązanie izoluje ramię gramofonu i silnik od siebie. Dzięki ograniczeniu zjawiska przenoszenia drgań z silnika na ramię gramofonu udało się uzyskać wyjątkowo stabilną strukturę konstrukcji tego gramofonu. W oparciu o wieloletnie doświadczenie TEAC w dziedzinie produkcji gramofonów z wykorzystaniem japońskiego papieru washi i po wielokrotnych testach odsłuchowych; uznaliśmy, że papier washi o odpowiedniej grubości jest najlepszym materiałem jaki można zastosować, jako izolację między syntetycznym marmurem i płytą MDF w celu uzyskania optymalnego zrównoważenia dźwięku. Używając papieru washi zamiast gumy lub metalu, udało zachować się oryginalną witalność dźwięku podczas odtwarzania płyt.

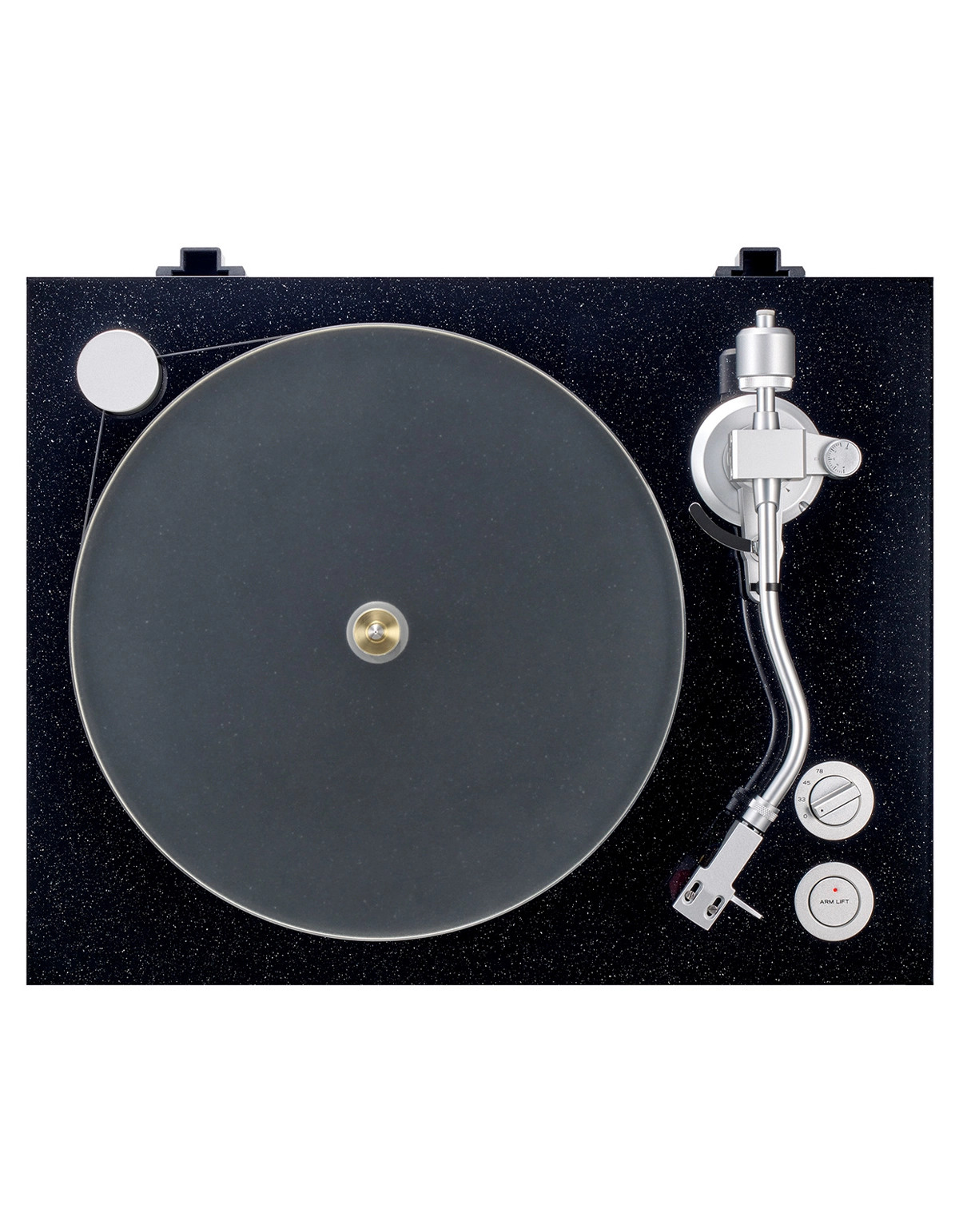

Napęd paskowy PRS3 zapewnia dokładne i stabilne obroty talerza.
TN-5BB wykorzystuje do napędu płaski pasek, który przekazuje moc silnika prądu stałego na obwód zewnętrzny talerza. Czujnik optyczny w dolnej części talerza wykrywa prędkość obrotową talerza i automatyczny mechanizm regulacyjny obrót stosuje w odpowiedzi serwomechanizm do silnika. System serwo wyczuwający rotację talerza (PRS3) zapewnia precyzję obrotów, która byłaby trudna do osiągnięcia przy samej bezwładności i silniku. Urządzenie obsługuje  prędkości, 33-, 45 i 78 obr./min, obrotowe, a także płyty 78 obr./min z wysoką jakością dźwięku.

Akrylowy talerz o grubości 20 mm
Talerz gramofonu wykonano z akrylu o doskonałej równości i ubytku wewnętrznym. Akryl o grubości 20 mm waży 1,7 kg i zapewnia wysoki moment bezwładności. Materiał poliwinylowy używany w płytach z łatwością przyjmuje ujemne ładunki elektryczne. Utrudnia to elektryfikację, nawet jeśli bezpośrednio ocierają się jeden o drugi. Płyty można układać bezpośrednio na talerzu bez użycia mat gramofonowych, co pozwala cieszyć się czystością dźwięku.

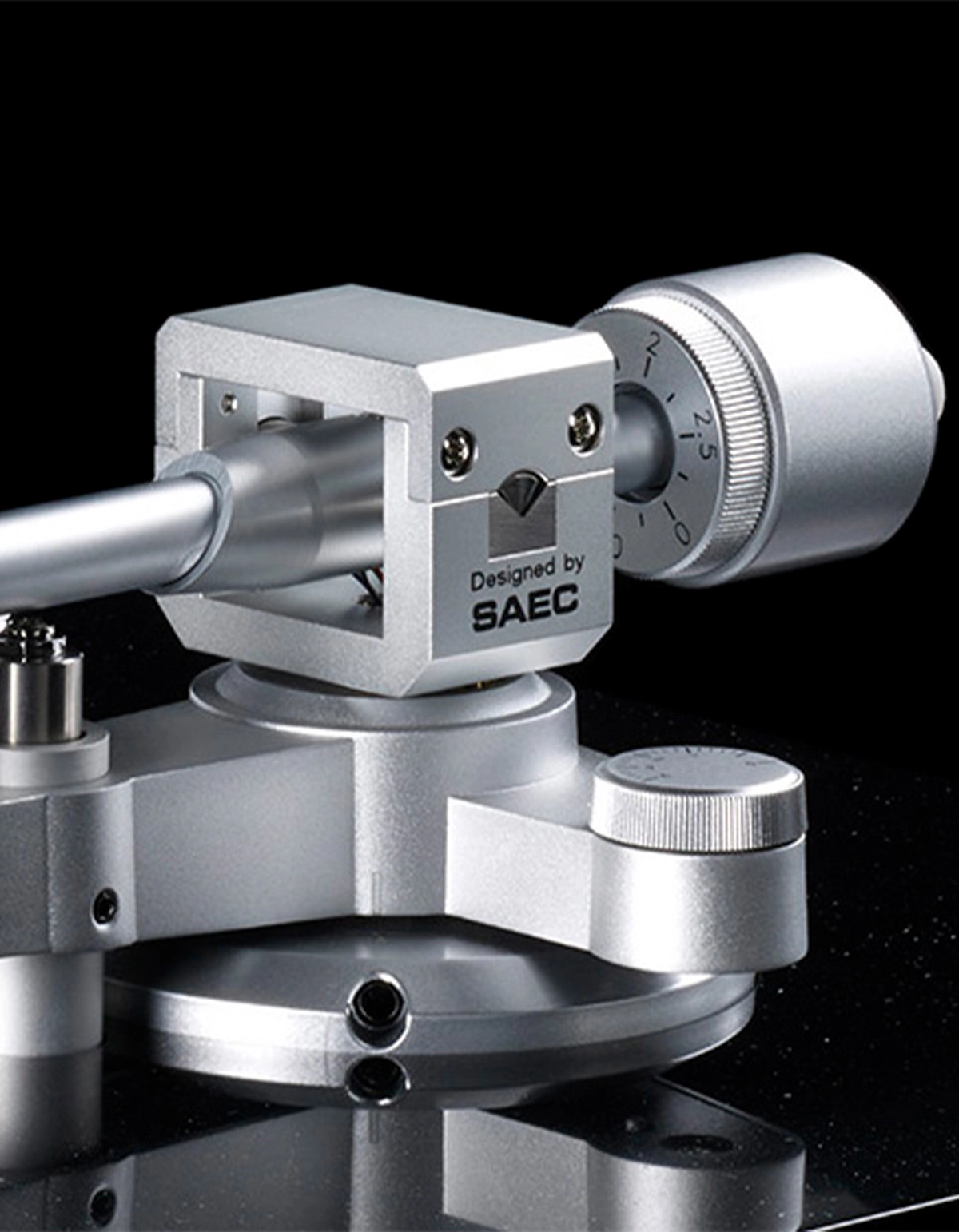

Ramię w kształcie S stworzono we współpracy z japońską firmą SAEC, która jest specjalistą z 40-letnim doświadczeniem w projektowaniu ramion do gramofonów.
Wykorzystując specjalną konstrukcję łożyska ze stali nierdzewnej w pionowej części ruchomej, udało się skonstruować bardzo czułe i niezawodne ramię. Ponadto w przypadku bocznej części ruchomej konwencjonalna konstrukcja łożyska kulkowego w pewnym punkcie podparcia została zastąpiona japońską konstrukcją łożyska o dwóch punktach podparcia zapewniającą niezwykłą precyzję. Wysokość podstawy ramienia można regulować. Kąt śledzenia w pionie
(VTA) można regulować w zakresie 6 mm i optymalizować dla wkładek o różnych wysokościach. Geometria ramienia odnosi się do wyrównania Baerwalda zalecanego przez IEC.

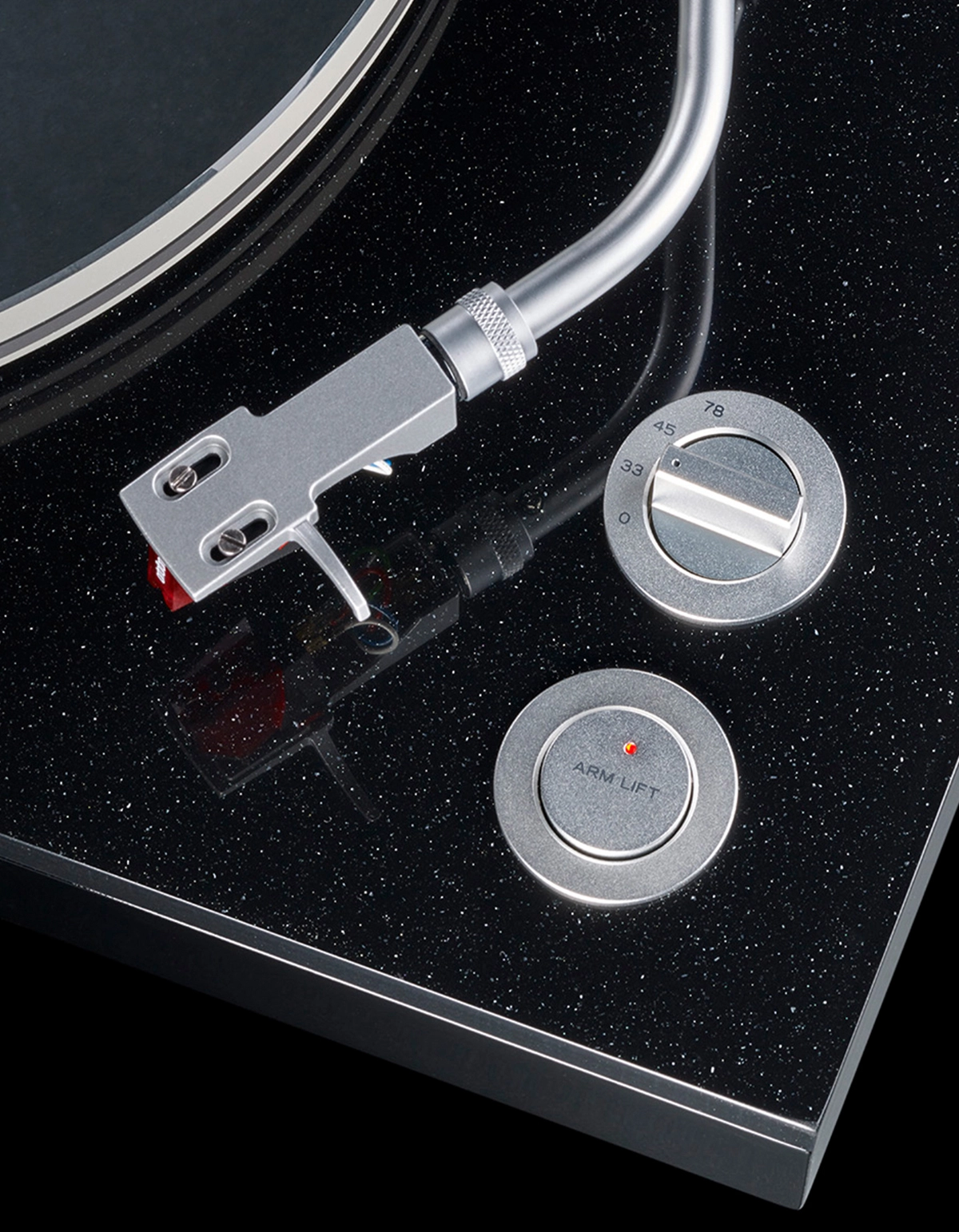

Automatyczne podnoszenie ramienia po zakończeniu odtwarzania
Zastosowanie podnośnika ramienia z napędem umożliwia podnoszenie i opuszczanie ramienia za pomocą jednego przycisku, a także spełnia taką funkcję automatycznego podnoszenia ramienia za pomocą bezkontaktowego czujnika optycznego wykrywającego zakończenie odtwarzania płyty. Funkcja automatycznego podnoszenia ramienia może być anulowana podczas odtwarzania płyt niezgodnych ze standardami.

W przewodzie ramienia zastosowano materiał PC-Triple C firmy SAEC
Przewód prowadzący w ramieniu to PC-Triple C firmy SAEC i zapewnia on doskonałe właściwości przewodzące, transmitując nawet najsłabsze sygnały z płyt analogowych.

W standardzie wkładka MM Ortofon 2M RED
Urządzenie dostarczane jest z wkładką Ortofon 2M RED MM, która ma ugruntowaną reputację i uznanie w branży. Ponieważ jest już zainstalowana i zrównoważona z główką, płyty można słuchać natychmiast po wyjęciu gramofonu z pudełka i podłączeniu go do zasilania.

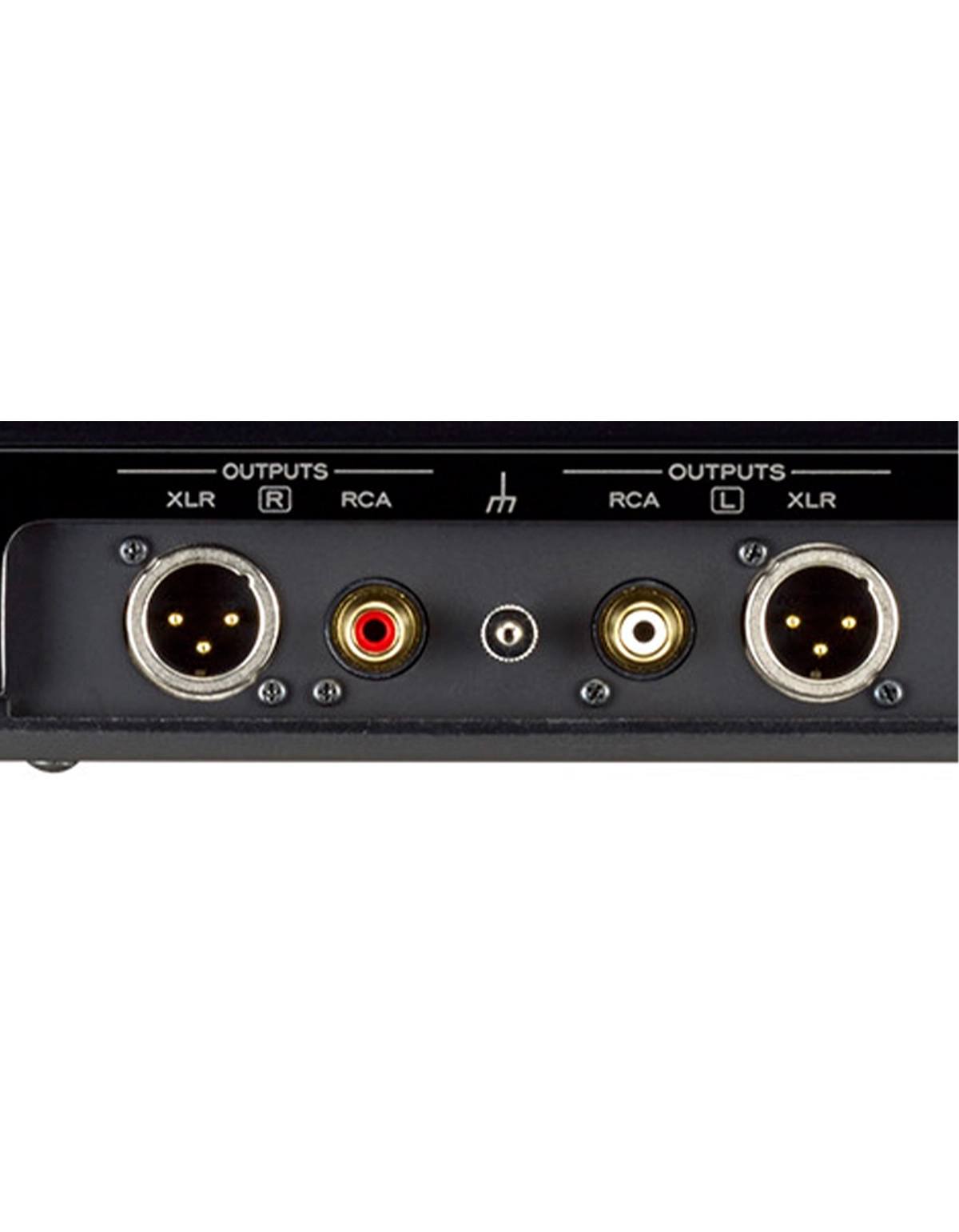

Zbalansowane złącza wyjściowe XLR są optymalne dla zbalansowanej transmisji MC

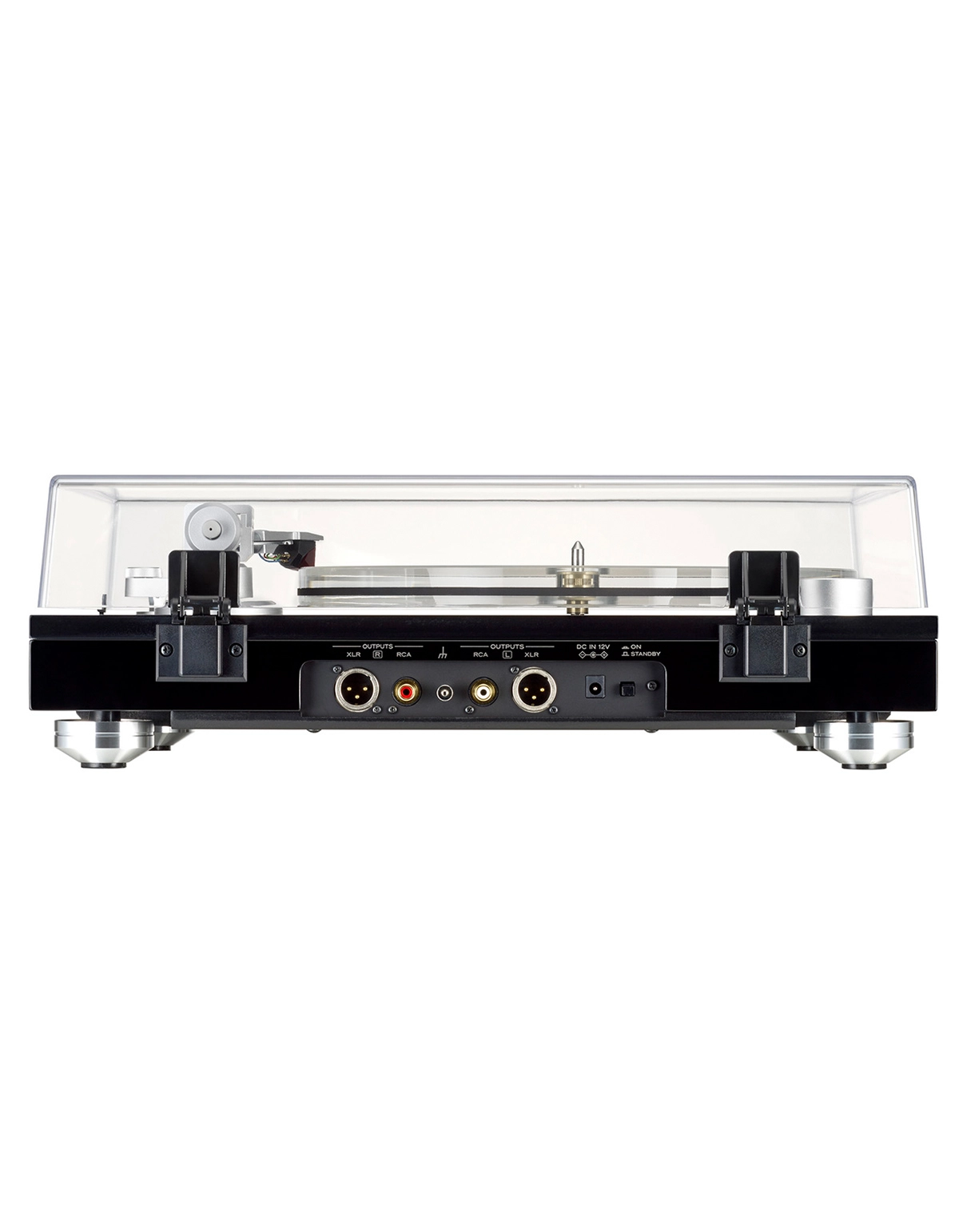

Oprócz zwykłych złączy RCA gramofon wyposażono również w złącza XLR dla wyjścia analogowego. Urządzenie można podłączyć z przedwzmacniaczem PE-505 lub innym zewnętrznym przedwzmacniaczem gramofonowym, który obsługuje zbalansowane wejście XLR.

Atrakcyjne wzornictwo to połączenie perłowej czerni, czerni fortepianowej ze srebrnymi elementami
Podstawowym motywem tego projektu jest kontrast między czernią i srebrem. Płyta MDF w obudowie ma czarne wykończenie fortepianowe z
pięknym połyskiem. Ponadto elementy z wytłaczanego aluminium (pokrętła i przełączniki) dopełniają elegancji tego projektu.

Specyfikacja technicza:
