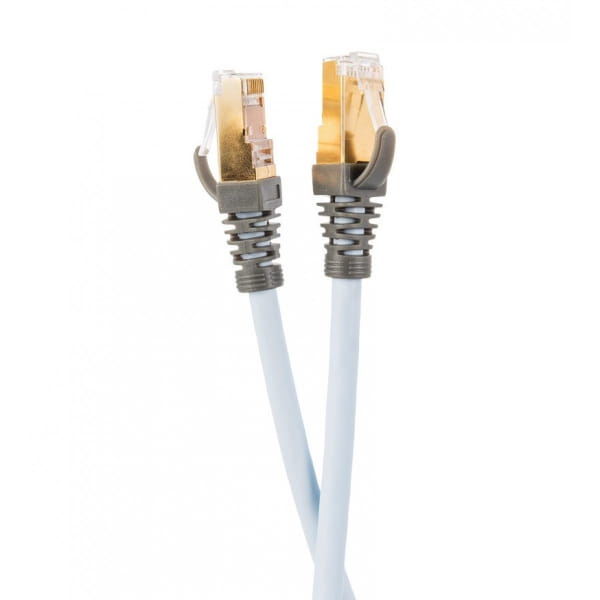

SUPRA CAT 8 RJ45 2m

SUPRA CAT 8 2m z wtykami RJ45

Kable do cyfrowego przesyłu danych jak USB, HDMI czy popularne skrętki (CAT, KAT), przez ostatnie lata przechodzą olbrzymią ewolucję. SUPRA  jest firmą będącą zawsze krok do przodu i najszybciej wprowadzającą standardy, które będą obowiązywać w przyszłości. Już teraz dostępny jest kabel SUPRA CAT 8 będący doskonałym przykładem jak daleko Szwedzi wybiegają poza dzisiejsze normy. Pojedynczy kabel jest w stanie obsługiwać sieci Ethernet w standardzie 40GBASE-T – to jest 40 razy więcej niż najczęściej stosowany dzisiaj standard 1000Base-T.

Konstrukcja składa się z 4 par skręconych przewodników w polietylenowej izolacji. Każda osobna para umieszczona jest w ekranie z folii aluminiowej a wszystkie 4 pary znajdują sie w następnym ekranie z plecionki co w całości tworzy barierę o 100% skuteczności.

Zewnętrzna izolacja wykonana jest z tworzywa PE FRHF spełniającego normy niepalności.

Supra CAT 8 gotowy jest do obsługi zaawansowanych protokołów TCP/ IP i  UDP  wykorzystywanych np. przy streamingu video o rozdzielczościach 4K Video i także 8K.  Kabel CAT 8 chociaż posiada ponad 4 krotnie większą przepustowość (2000 MHz) jest kompatybilny z wcześniejszymi standardami CAT 6A.

Kable Supra Cat 8 zakończone są wtykami typu RJ45 o konstrukcji specjalnie opracowanej przez Suprę i spełniają rygorystyczne normy:  ISO/IEC 11801 , EN 50173 (2-ga edycja) ,  ISO/IEC 24764 , EN 50173-5 , TR 11801-99-1.

Dostępne są w standardowych długościach: 0.5m, 1m, 2m, 3m, 5m, 8m, 10m, 15m i 20m. Inne długości na zamówienie.

Zastosowanie:

Kabel Supra Cat 8 charakteryzuje się jeszcze lepszymi parametrami niż kategoria 7+, z uwagi na znakomite wartości NEXT, specjalne ekranowanie (ekranowanie parami i łączne) oraz niską wartość SKEW 2000MHz.

Kabel nadaje się do przyszłościowych aplikacji z prędkościami ponad 10 Gb/s bądź do zastosowań multimedialnych jak video, dane czy głos.

- dla instalacji poziomych i pionowych w okablowaniu strukturalnym
- dla wszystkich zastosowań klas od D do FA i klasy II takich jak:  ISDN, telefon, Ethernet 10-BaseT, Fast Ethernet 100-BaseTX, Gigabit Ethernet 1000-Base T i 1000-Base TX, 10 Gigabit Ethernet 10G-BaseT, Token Ring 4/16, ATM 155 Mbit/s, Cable Sharing, VoIP (Voice over IP), PoE (Power over Ethernet), transmisja video.

Standard:     Cat 8 Patch cord
Wtyki:     Supra RJ45 Male
Kierunkowość:     <->  (dwustronna)
Przykładowe zastosowanie:       Ethernet >40Gb


Przewody:     4 pary, Cat 8 S/STP PIMF
Powierzchnia przekroju:     0.23 / 26     mm2/AWG
Materiał przewodników:     Flex, Stranded 7 x OFC  (miedź beztlenowa)
Izolacja:     PE Foam
Ekranowanie:      Aluminium. Band & Braid, 100%
Jacket:     PE FRHF
Średnica zewnętrzna:     6     (mm)
Klasa niepalności:     Tak, E30
Wagat:     45     (g/m)


Parametry Elektryczne
Resistance:     145     (Ohm/km)
Capacitance:     43     (pF/m)
Bandwidth:     2000 MHz
Skew@100MHz:     5ns/100m
Imp. Z:     100     Ohm
Velo Factor:     0.8c

Konstrukcja kabla Cat 8:

• Przewodnik: drut miedziany AWG22/1
• Izolacja: PE (polietylenowa), średnica 1,6mm (wartość nominalna)
• 4 indywidualnie ekranowane zwinięte pary / przewód podwójny 2 x 4
• Ekran indywidualny – laminowana  folia aluminiowa
• Ekran całkowity  – oplot miedziany pokryty warstwą cyny

Właściwości elektromagnetyczne:

• Tłumienie izolacji do 1000 MHz (dB): 70 (nom.)
• Tłumienie łączne do 1000 MHz (dB): 85 (nom.)

Charakterystyka elektryczna w temperaturze 20°C:

• czas propagacji (ns/100m): 420 (wartość orientacyjna)
• SKEW przy 100MHz (ns/100m): 5 (wartość orientacyjna)
• maksymalne napięcie robocze (V): 125

Właściwości chemiczne:

• wolne od niebezpiecznych substancji zgodnie do RoHS 2002/95/EG

Właściwości termiczne

• Zakres temperatur dla eksploatacja / składowanie: -20°C do + 60°C
• Zakres temperatur dla instalacji: 0°C do +50°C

Szerokość pasma: 1300MHz

Zgodność z normami: ISO/IEC 11801 , EN 50173 (2-ga edycja) ,  ISO/IEC 24764 , EN 50173-5 , TR 11801-99-1.
