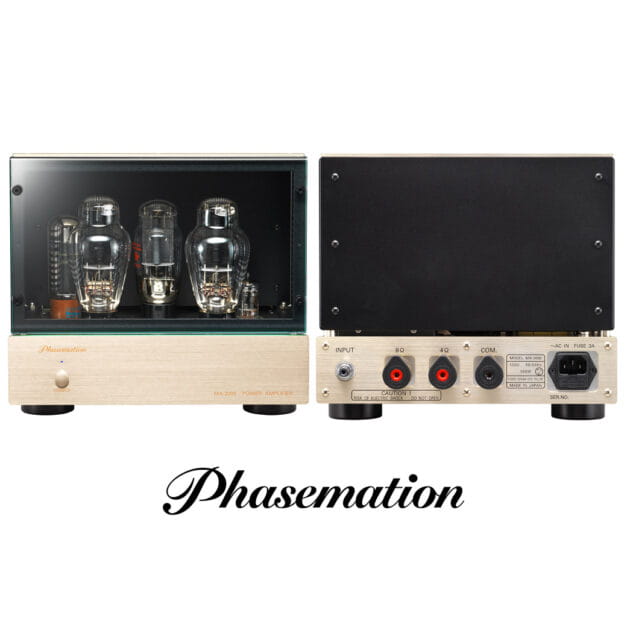

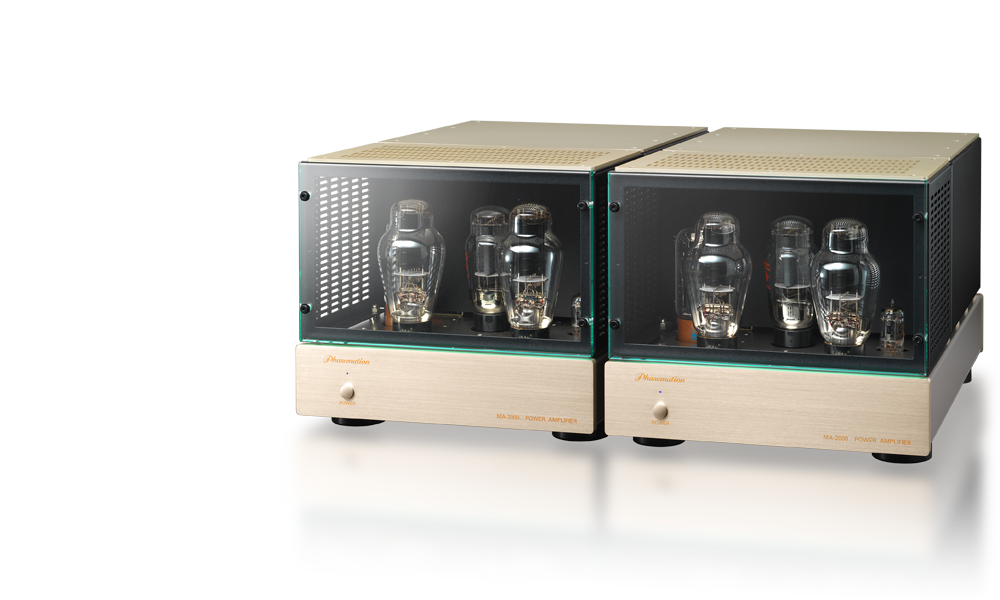

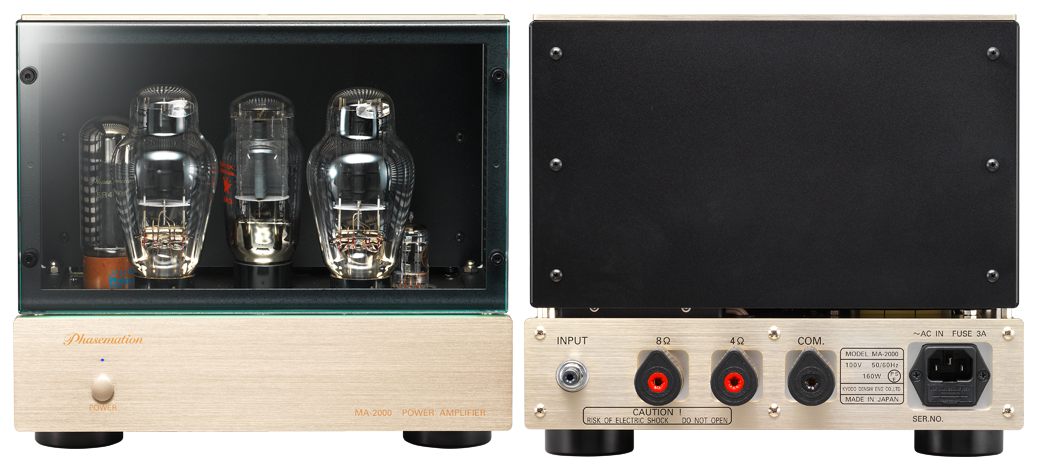

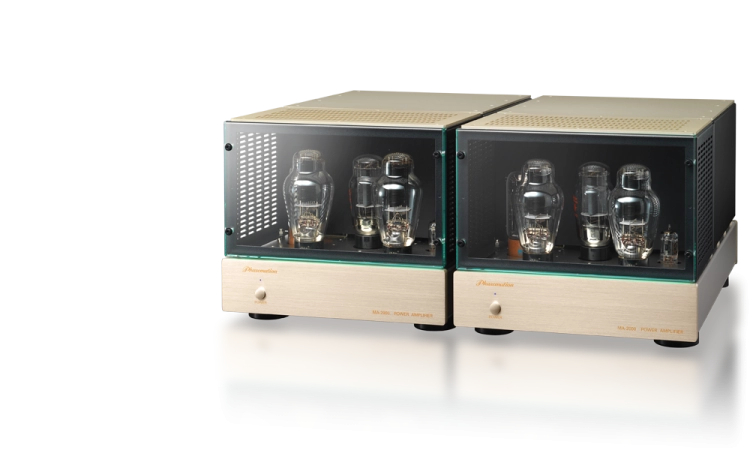

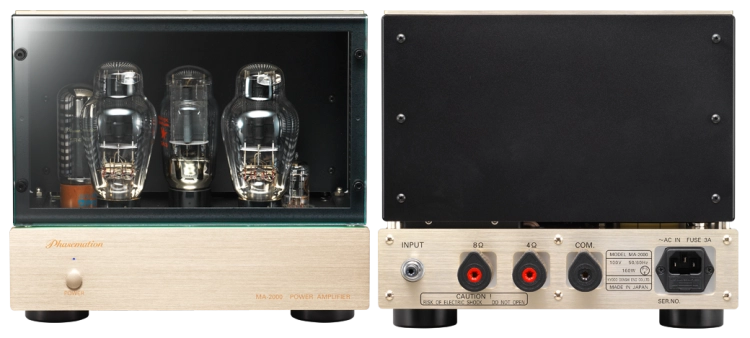

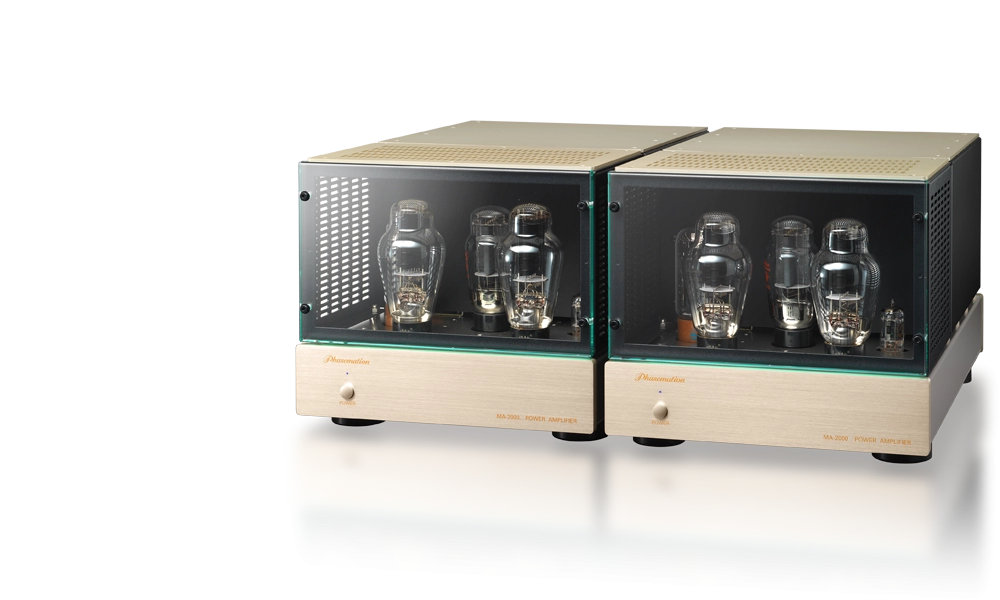

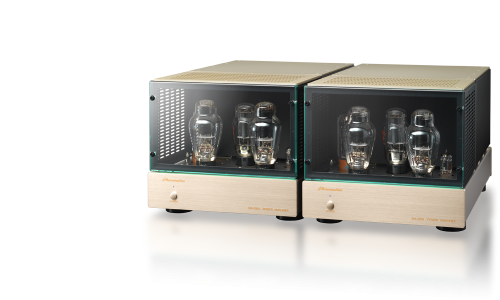

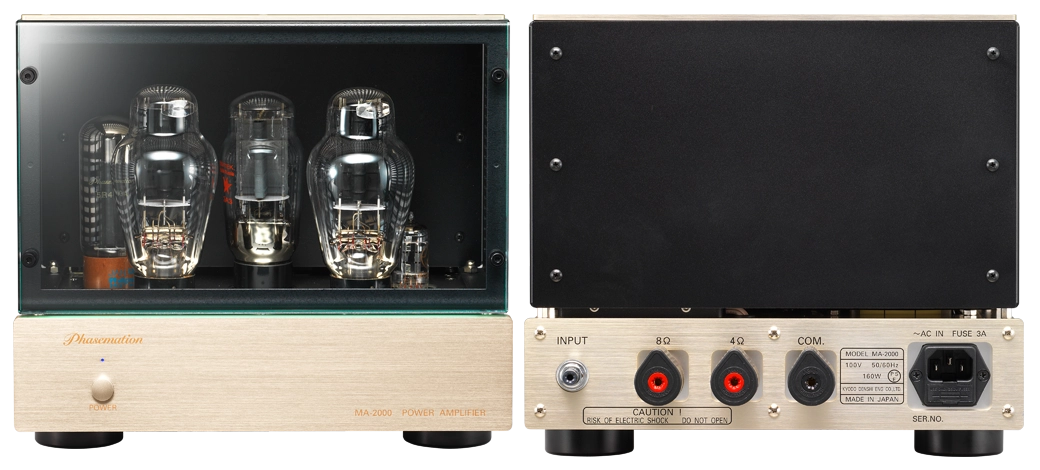

Phasemation MA-2000 monofoniczny wzmacniacz mocy

MA-2000
Lampowy zintegrowany wzmacniacz stereofoniczny

Monofoniczny wzmacniacz mocy lampowy 300B Parallel Single-Ended, który wydobywa prawdziwą esencję muzyki, a nawet pasję artysty.

W świecie wzmacniaczy audio dostępnych jest wiele rozmaitych konstrukcji – od wzmacniaczy półprzewodnikowych po lampowe – co pozwala pasjonatom czerpać radość z różnorodności brzmienia jako formy hobby.
Szczególne uznanie zdobyły wzmacniacze lampowe, w których wykorzystuje się tzw. „szlachetne lampy”, takie jak 2A3 czy 300B – cenione za jakość dźwięku, której nie sposób uzyskać przy użyciu technologii półprzewodnikowej. Ich wyjątkowe brzmienie cieszy się niezmiennym uznaniem także w dzisiejszych czasach.

„Chcielibyśmy zasmakować najwyższej jakości dźwięku, jaki może zaoferować wzmacniacz 300B, zbudowany w układzie równoległym single-ended, z lampą 300B – uznawaną za szczytowe osiągnięcie wśród lamp – oraz układem sterowania opartym na sprzężeniu transformatorowym z lampą 2A3.”

Aby odpowiedzieć na takie oczekiwania użytkowników, w 2016 roku opracowaliśmy monofoniczny wzmacniacz mocy MA-2000.

Główne cechy

Równoległy układ Single-Ended z lampami 300B w czystej klasie A z ustalonym biasem
W celu uzyskania brzmienia opartego na pełnym potencjale lampy 300B, zastosowano układ czystej klasy A w możliwie najprostszej konfiguracji. Dwie lampy końcowe PSVANE WE300B pracują równolegle, każda z niezależnym zasilaniem biasu, co pozwala na precyzyjne ustawienie optymalnego punktu pracy oraz zapewnia stabilną pracę. Dzięki temu możliwe jest uzyskanie solidnej mocy wyjściowej przekraczającej 25W, wystarczającej do napędzenia szerokiej gamy kolumn głośnikowych.
Dodatkowo, układ zasilania wyposażono w funkcję opóźnienia startu (timer) wynoszącą 1 minutę, co zwiększa niezawodność i żywotność całej konstrukcji.

Lampa SOVTEK 2A3 w układzie sprzężenia transformatorowego jako sterownik lampy końcowej 300B
W torze sterującym wykorzystano lampę SOVTEK 2A3 – cenioną także jako lampa końcowa – do wysterowania równolegle pracujących 300B. Lampa 2A3 została ustawiona w optymalnym punkcie pracy, a stabilność napięć DC uzyskano dzięki indywidualnym zasilaczom biasu dla każdej lampy 300B. W rezultacie uzyskano pewne i stabilne wysterowanie głośników.

Wzmacniacz bez sprzężenia zwrotnego z triodami na wszystkich stopniach
Cała ścieżka sygnałowa została oparta wyłącznie na lampach triodowych: 12AX7SRPP + 2A3 + 300B. Dzięki zastosowaniu topologii bez sprzężenia zwrotnego możliwe jest uzyskanie wyjątkowo dynamicznego, otwartego i muzykalnego brzmienia – właściwego wyłącznie dla tego typu konstrukcji.

Transformatory międzystopniowe i wyjściowe firmy LUNDAHL (Szwecja)
Zarówno transformator międzystopniowy, jak i transformator wyjściowy pochodzą od renomowanej szwedzkiej marki LUNDAHL – idealnie dopasowanej do założeń konstrukcyjnych i oczekiwanej jakości brzmienia.
Dzięki niezależnej strukturze uzwojeń wtórnych w transformatorze międzystopniowym, możliwe było zastosowanie indywidualnych obwodów biasu dla każdej lampy 300B, co pozwala na precyzyjne ustawienie punktu pracy, odczytywane bezpośrednio z miernika.
Z kolei niezależne uzwojenia wtórne w transformatorze wyjściowym umożliwiły zastosowanie osobnych terminali dla głośników 8Ω i 4Ω.

Dwa niezależne dławiki w układzie zasilania
Stopień sterujący (2A3) i końcowy (300B parallel single-ended) zasilane są niezależnie za pomocą oddzielnych dławików, co eliminuje interferencje między obwodem wzmacniającym sygnał wejściowy a sekcją napędzającą kolumny. Dzięki temu sygnały – od bardzo słabych po o dużej mocy – są wzmacniane w sposób przejrzysty i naturalny.

Zaawansowany projekt minimalizujący szumy
W konstrukcji wzmacniacza zastosowano szereg rozwiązań mających na celu redukcję szumów do absolutnego minimum:

• Lampa prostownicza 5R4G, która z założenia nie generuje szumów przełączających przy zasilaniu wysokiego napięcia

• Układy prostownicze z dławikami

• Żarzenie wszystkich lamp zasilane czystym prądem stałym (DC)

Wskaźnik timera i design
Wskaźnik timera świeci na czerwono podczas trybu czuwania i zmienia kolor na niebieski po upływie 1 minuty od włączenia zasilania.
Szklany panel frontowy z dwukolorowym wskaźnikiem LED nadaje urządzeniu elegancki, dostojny wygląd, podkreślający jego klasę i wyjątkowy charakter.

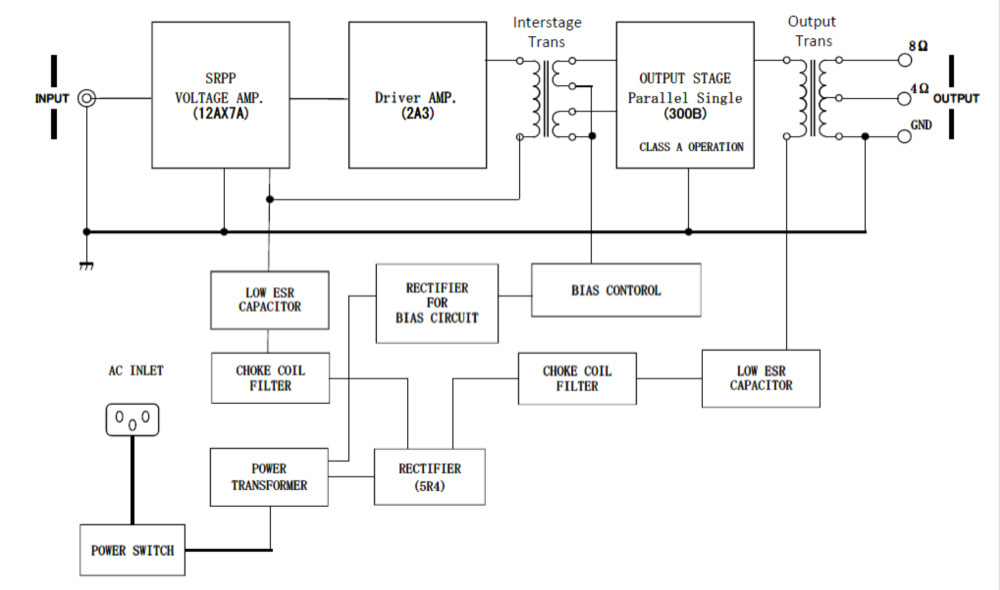

MA-2000 Block diagram

Specyfikacja techniczna
Produkt: Monofoniczny wzmacniacz mocy lampowy 300B Parallel Single-Ended
Impedancja wejściowa: 47kΩ
Wzmocnienie: 27dB
Szum własny: 200µV lub mniej (pomiar wg A-NET)
Moc wyjściowa znamionowa: 25W (przy THD: 5%)
Charakterystyka częstotliwościowa: 10Hz – 40kHz (+0, –3dB)
Impedancja wyjściowa: 4Ω, 8Ω
Pobór mocy: 160W (230VAC, 50–60Hz)
Złącza wejściowe/wyjściowe: Terminale firmy FURUTECH CO., LTD.
Wymiary zewnętrzne (mm): 270 (szer.) × 245 (wys.) × 433 (gł.)
Masa: 20kg
Akcesoria: Kabel zasilający AC
