Phasemation MA-1500 monofoniczny wzmacniacz mocy

MA-1500
Lampowy zintegrowany wzmacniacz stereofoniczny

Monofoniczny wzmacniacz mocy Single-Ended na lampie 300B, który wydobywa prawdziwą esencję muzyki, a nawet pasję artysty.

W świecie wzmacniaczy audio dostępna jest szeroka gama konstrukcji – od wzmacniaczy półprzewodnikowych po lampowe – co pozwala entuzjastom cieszyć się różnorodnością charakterystyki brzmieniowej jako formą pasji. Szczególne miejsce zajmują wzmacniacze mocy lampowe, które wykorzystują tzw. „szlachetne lampy”, cenione za wyjątkową jakość dźwięku.

W ubiegłym roku opracowaliśmy monofoniczny wzmacniacz mocy MA-2000, zbudowany w oparciu o równoległy układ single-ended, w którym zastosowano lampę 300B – uznawaną za najlepszą spośród lamp próżniowych – oraz tor silnie sterowany przez sprzężony transformatorowo układ z lampą 2A3.

W tym roku, aby szerzej ukazać znaczenie modelu MA-2000, stworzyliśmy nowy monofoniczny wzmacniacz mocy MA-1500, oferujący solidną moc 10W, oparty na transformatorowo sprzężonym układzie single-ended z pojedynczą lampą 300B.

Główne cechy

Lampa Toshiba 6CG7 w układzie sprzężonym transformatorowo jako sterownik lampy końcowej PSVANE 300B
Lampa PSVANE 300B pracuje w układzie single-ended z automatycznym biasem w czystej klasie A. Jako lampa sterująca zastosowana została Toshiba 6CG7 w sprzężeniu transformatorowym, zapewniając stabilne wysterowanie głośników bez zniekształceń i fluktuacji. Układ ten zaprojektowano tak, by w możliwie najprostszej konfiguracji wydobyć pełnię brzmieniowej klasy lampy 300B.

Wzmacniacz bez sprzężenia zwrotnego z triodami na wszystkich stopniach
Cała ścieżka sygnałowa – 5814A + 6CG7 + 300B – została oparta na lampach triodowych, tworząc konstrukcję pozbawioną sprzężenia zwrotnego. Dzięki temu możliwe jest uzyskanie wyjątkowo dynamicznego i ekspresyjnego dźwięku, charakterystycznego wyłącznie dla tego typu topologii.

Zastosowanie transformatorów pośrednich i wyjściowych firmy LUNDAHL (Szwecja)
Wzmacniacz wykorzystuje transformatory pośrednie i wyjściowe renomowanej szwedzkiej marki LUNDAHL – odpowiednio dobrane do charakteru brzmienia, jaki pragniemy osiągnąć.
Zastosowanie transformatora pośredniego z niezależnym uzwojeniem wtórnym umożliwiło konfigurację równoległą, co gwarantuje precyzyjne przekazywanie nawet najdrobniejszych sygnałów.
Transformatory wyjściowe również wyposażone są w niezależne uzwojenia wtórne, co umożliwia niezależne terminale wyjściowe dla głośników 8Ω i 4Ω – zapewniając optymalne dopasowanie do obciążenia.

Dwa niezależne dławiki w zasilaczu
Zasilanie wzmacniacza zostało podzielone na dwa niezależne obwody – jeden dla stopnia wejściowego i sterującego (5814A + 6CG7), a drugi dla stopnia mocy (300B single-ended). Dzięki temu całkowicie wyeliminowano zakłócenia wzajemne pomiędzy torami wzmacniającymi sygnał wejściowy a sekcją napędzającą głośniki. Pozwala to na precyzyjne wzmocnienie sygnałów – zarówno tych o bardzo niskim, jak i wysokim poziomie.

Dopracowany projekt redukujący szumy do minimum
W konstrukcji przyjęto szereg rozwiązań mających na celu maksymalne obniżenie poziomu szumów:

• Zastosowanie lampy prostowniczej 5R4G, która z założenia nie generuje szumów przełączających przy zasilaniu wysokiego napięcia

• Układy prostownicze oparte na transformatorach z dławikami

• Żarzenie lampy 300B zasilane bezpośrednio prądem stałym (DC)

Całość przekłada się na czyste, ciche tło i jeszcze bardziej transparentne brzmienie.

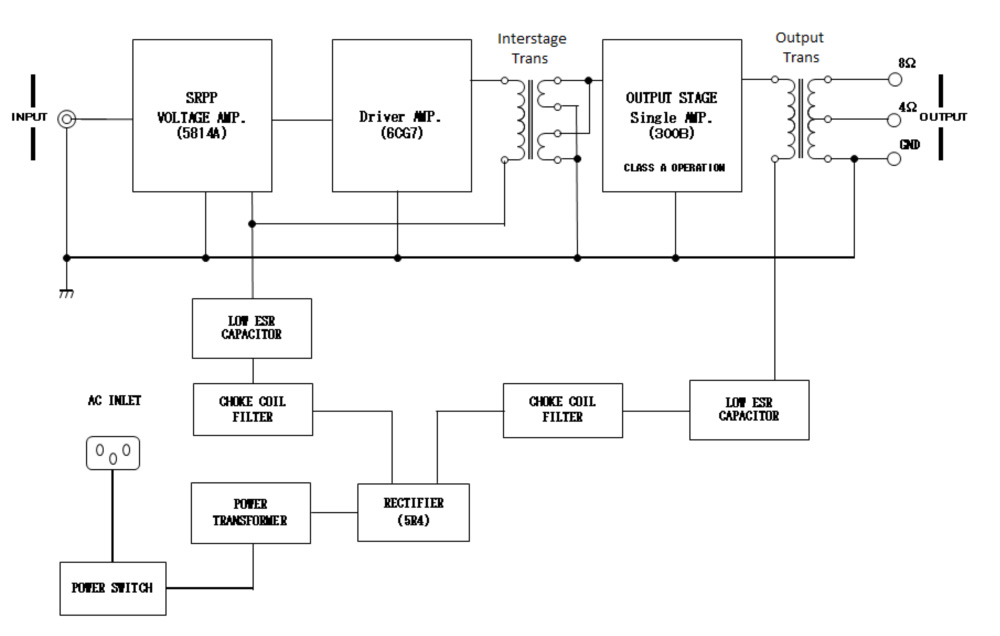

MA-1500 Block Diagram

Specyfikacja techniczna produktu
Produkt: Monofoniczny wzmacniacz mocy Single-Ended na lampie 300B
Impedancja wejściowa: 47kΩ
Wzmocnienie: 26dB
Szum własny: 200µV lub mniej (A-NET)
Moc wyjściowa znamionowa: 10W lub więcej (THD: 5%)
Charakterystyka częstotliwościowa: 10Hz – 40kHz (+0, –3dB)
Impedancja wyjściowa: 4Ω, 8Ω
Pobór mocy: 100W (100VAC, 50–60Hz)
Wymiary zewnętrzne (mm): 245 (szer.) × 226 (wys.) × 427 (gł.)
Waga: 16kg
Akcesoria: Przewód zasilający AC
