Phasemation EA-550 przedwzmacniacz gramofonowy

Zarys i Koncepcja Produktu

Mając na uwadze, że „analog ma jeszcze wiele do zaoferowania”, rozszerzyliśmy linię produktów EA-1000, EA-500, EA-350, EA-300, EA-200 oraz przedwzmacniaczy gramofonowych o konstrukcję bez pętli sprzężenia zwrotnego dla miłośników płyt analogowych.

Tym razem wyeliminowano wszelkie drobne niedokładności jako kompilację półprzewodnikowych przedwzmacniaczy gramofonowych, a wbudowany transformator MC został zaprojektowany na nowo ze specjalną dzieloną strukturą uzwojenia, w której jako materiał uzwojenia wtórnego zastosowano drut z miedzi o wysokiej czystości PC-TripleC.

EA-550 zostanie wprowadzony na rynek, aby umożliwić doświadczenie nowego poziomu dźwięku wraz z udoskonaleniem obwodu.

Główna cecha

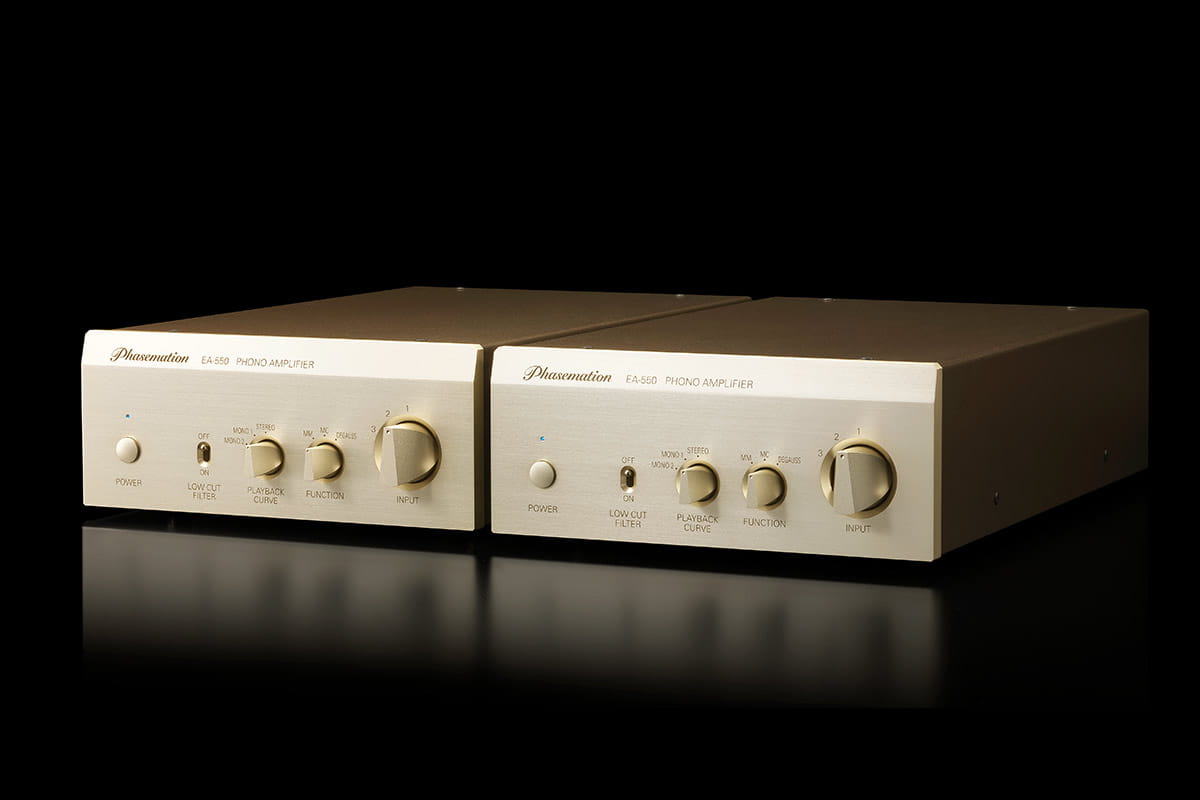

Zastosowano solidną strukturę chassis w formie dwuczęściowego korpusu, gdzie lewy (Lch) i prawy kanał (Rch) są niezależne i całkowicie monofoniczne.
Podążając za eleganckim wzornictwem modeli CA-1000 / T-2000, przyjęto mocną konstrukcję obudowy składającą się z przedniego panelu ze skośnego aluminium o grubości 10 mm, podstawy chassis z miedziowanej stali o grubości 1,6 mm oraz pokrywy z miedziowanej blachy stalowej o grubości 1,6 mm, co zapewnia sztywność i redukuje deformacje magnetyczne.

Do nóżek zastosowano ciężkie metalowe izolatory, które blokują zewnętrzne wibracje.

Dodatkowo, odtwarzany dźwięk wspierany przez oddzielone lewy i prawy tor korektora oraz potężną sekcję zasilania charakteryzuje się wysokim stosunkiem sygnału do szumu (S/N) i wysoką rozdzielczością.

Dźwięk odtwarzany jest z przytłaczającym realizmem i panoramiczną sceną.

Symetryczny wzmacniacz bez sprzężenia zwrotnego typu V-I / I-V na wszystkich etapach zbudowany z elementów dyskretnych
Wzmacniacze ze sprzężeniem zwrotnym, które są standardem we współczesnych wzmacniaczach, stale porównują sygnał wejściowy i wyjściowy zarówno dla półprzewodników, jak i lamp próżniowych, a różnica ta (skorygowany sygnał) może być wzmacniana z wysoką precyzją i niskim kosztem, ponieważ jest traktowana jako sygnał wejściowy. Jednakże, między sygnałem wejściowym a wyjściowym występuje opóźnienie czasowe, którego nie da się rozwiązać teoretycznie, co generuje zniekształcenia TIM i inne, będące głównym powodem, dla którego wzmacniacze ze sprzężeniem zwrotnym nie zapewniają pełnej satysfakcji dźwiękowej.

W Phasemation wszystkie wzmacniacze — zarówno półprzewodnikowe, jak i lampowe — są projektowane jako wzmacniacze bez sprzężenia zwrotnego. W takich wzmacniaczach nie występują operacje korekcji, dlatego wymagają one wysokiej precyzji i zaawansowania technologicznego w zakresie konstrukcji podzespołów i obwodów.

W rezultacie, odtwarzanie odbywa się bez utraty jakichkolwiek informacji z nośnika (płyty), a jakość dźwięku pozwala na doskonałe oddanie inspiracji, dynamiki i zniuansowanych (lub podobnych) wyrażeń muzycznych.

Bogactwo funkcji

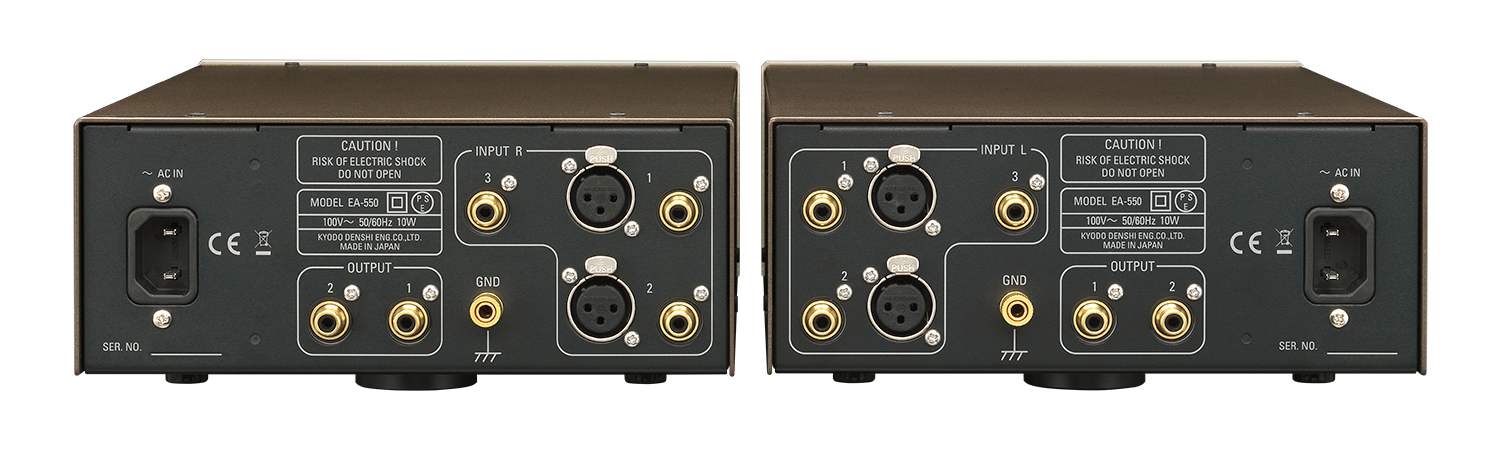

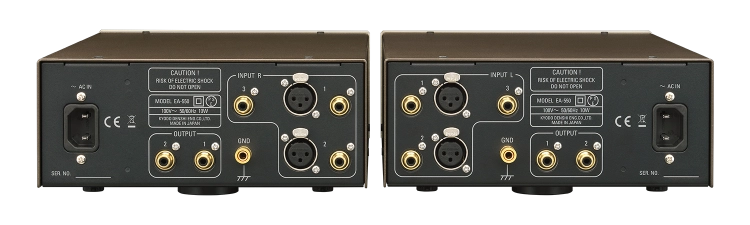

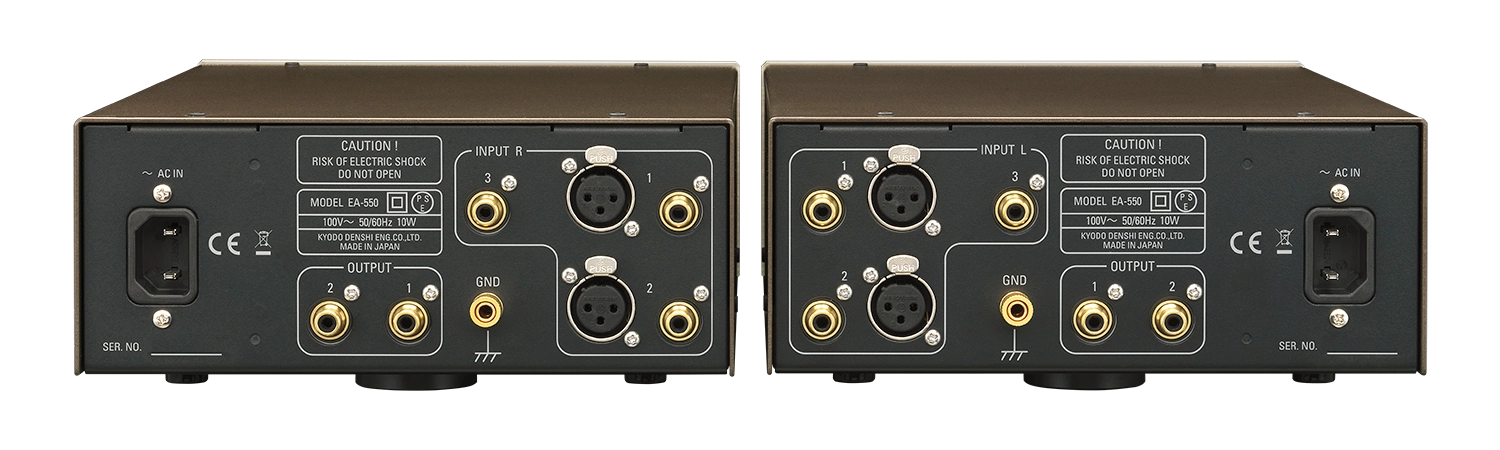

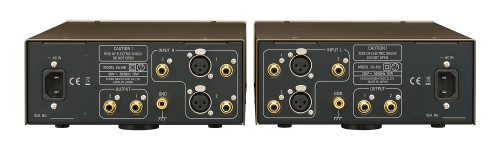

• Wyposażony w trzy wejścia z możliwością przełączania MM/MC dla każdego z nich. Dodatkowo, wejścia 1 i 2 obsługują wejścia zbalansowane przez złącze XLR.

• Wyposażony w niefiltrowany, drugiego rzędu filtr dolnoprzepustowy typu CR.
  Odtwarza płyty gramofonowe z wypaczeniami bez pogorszenia jakości muzyki i zapobiega drganiom głośników niskotonowych (wooferów).

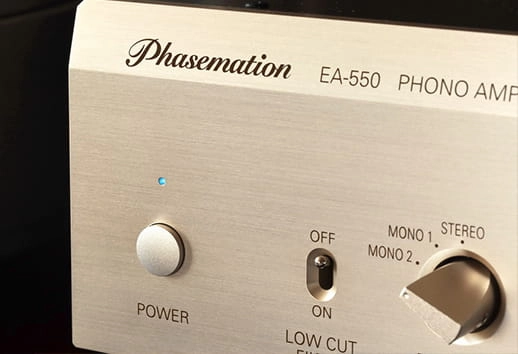

• Trzy typy przełączników charakterystyki odtwarzania.
  W zakresie charakterystyki korektora, oprócz standardowej RIAA dla stereo, dostępne są także Mono1 (używana na labelu DECCA itp.) oraz Mono2 (używana na labelu Columbia itp.) jako charakterystyki dla monofonicznego dźwięku. Pozwala to na wierniejsze odtwarzanie nagrań z etykiet DECCA i Columbia.

• Wyposażony w obwód „rozmagnesowujący”.
  Wybierając funkcję „degauss” i odtwarzając płytę przez około 30 sekund, rozmagnesowuje się rdzeń metalowy wkładki MC, co poprawia przejrzystość dźwięku.

Zastosowanie elementów o wysokiej jakości dźwięku

W torze sygnałowym

• Rezystory metalizowane klasy 1% o marginalnej pojemności i uznanej jakości dźwięku, jak również kondensatory Micar wykorzystujące posrebrzane płytki mikowe jako dielektryki, są używane w elementach RIAA, które mają duży wpływ na jakość dźwięku wzmacniacza phono.

• W torze sygnałowym zastosowano elektrolityczne kondensatory audio klasy ELNA SILMIC oraz rezystory metalizowane klasy 1%.

W układach zasilania

• Zastosowano diody SiC firmy Rohm, cenione za niskie zakłócenia przełączania i wysoką jakość dźwięku.

• Zastosowano dużej pojemności kondensator elektrolityczny najwyższej klasy audio z metalizowanymi zaciskami, wykorzystujący folię elektrodową o niskiej rezystancji firmy Nichicon, w kondensatorze prostowniczym. Kondensator odsprzęgający to ELNA SILMIC II.

• Niskoszumowe diody Zenera są połączone z zastosowaniem regulatorów bocznikujących, które eliminują obwód sprzężenia zwrotnego, tworząc szybki i bardzo cichy układ zasilania.

• Transformator zasilający to transformator o niskim strumieniu rozproszenia typu R-core, zastosowany oddzielnie dla dodatniego i ujemnego zasilania (łącznie 4 sztuki). Eliminuje to negatywny wpływ wspólnej impedancji masy (uziemienia) z każdego mostka prostowniczego.

Specyfikacja Produktu
Forma
Wzmacniacz korekcyjny typu V-I/I-V, symetryczny, bez sprzężenia zwrotnego, na wszystkich etapach

Typ wejścia (wkładka)

• MM

• MC

Czułość wejściowa

• MM: 2,5 mV

• MC: 0,13 mV

Odpowiednia impedancja wyjściowa wkładki

• MM: 47 kΩ lub mniej

• MC: 1,5 do 40 Ω

Wzmocnienie

• MM: 38 dB

• MC: 64 dB

Równoważny stosunek sygnału do szumu (S/N)

• MM: –120 dBV

• MC: –140 dBV

Napięcie wyjściowe znamionowe
200 mV (1 kHz)

Tolerancja krzywej korekcji
± 0,5 dB (20 Hz – 20 kHz)

Pobór mocy
10 W (100VAC 50–60 Hz) na każdy kanał

Wymiary
211 (szer.) × 93 (wys.) × 360 (gł.) mm

Waga
5,5 kg na każdy kanał
