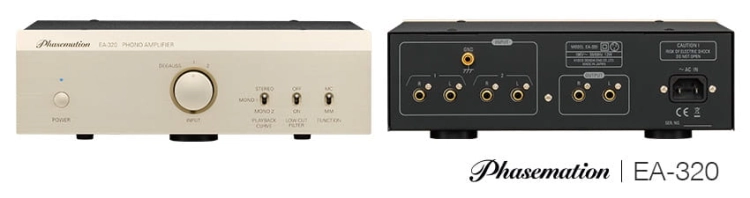

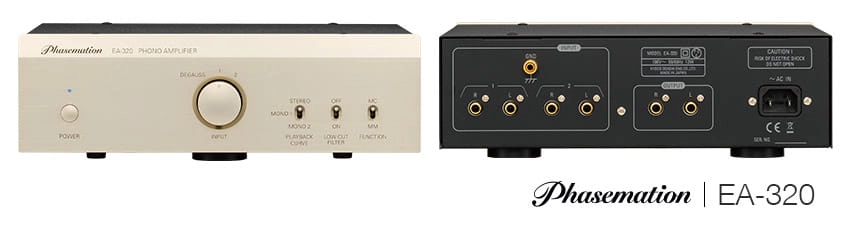

Phasemation EA-320 przedwzmacniacz gramofonowy

Przedwzmacniacz gramofonowy EA-320

W pełni dyskretny, całkowicie symetryczny, bezsprzężeniowy wzmacniacz gramofonowy, który wydobywa rzeczywistość muzyki i pasję artysty.

Zarys i koncepcja produktu
Mając na uwadze, że „analogi wciąż mają przed sobą wiele możliwości”, rozszerzyliśmy naszą bogatą ofertę produktów i wzmacniaczy gramofonowych opartych na układach bez sprzężenia zwrotnego – z myślą o miłośnikach płyt analogowych.
Z przyjemnością ogłaszamy wprowadzenie na rynek modelu EA-320 – półklasowego wzmacniacza gramofonowego półprzewodnikowego, który czerpie esencję z naszych zaawansowanych modeli, oferując udoskonaloną topologię układów w celu jeszcze lepszego brzmienia i funkcjonalności.

Cechy produktu

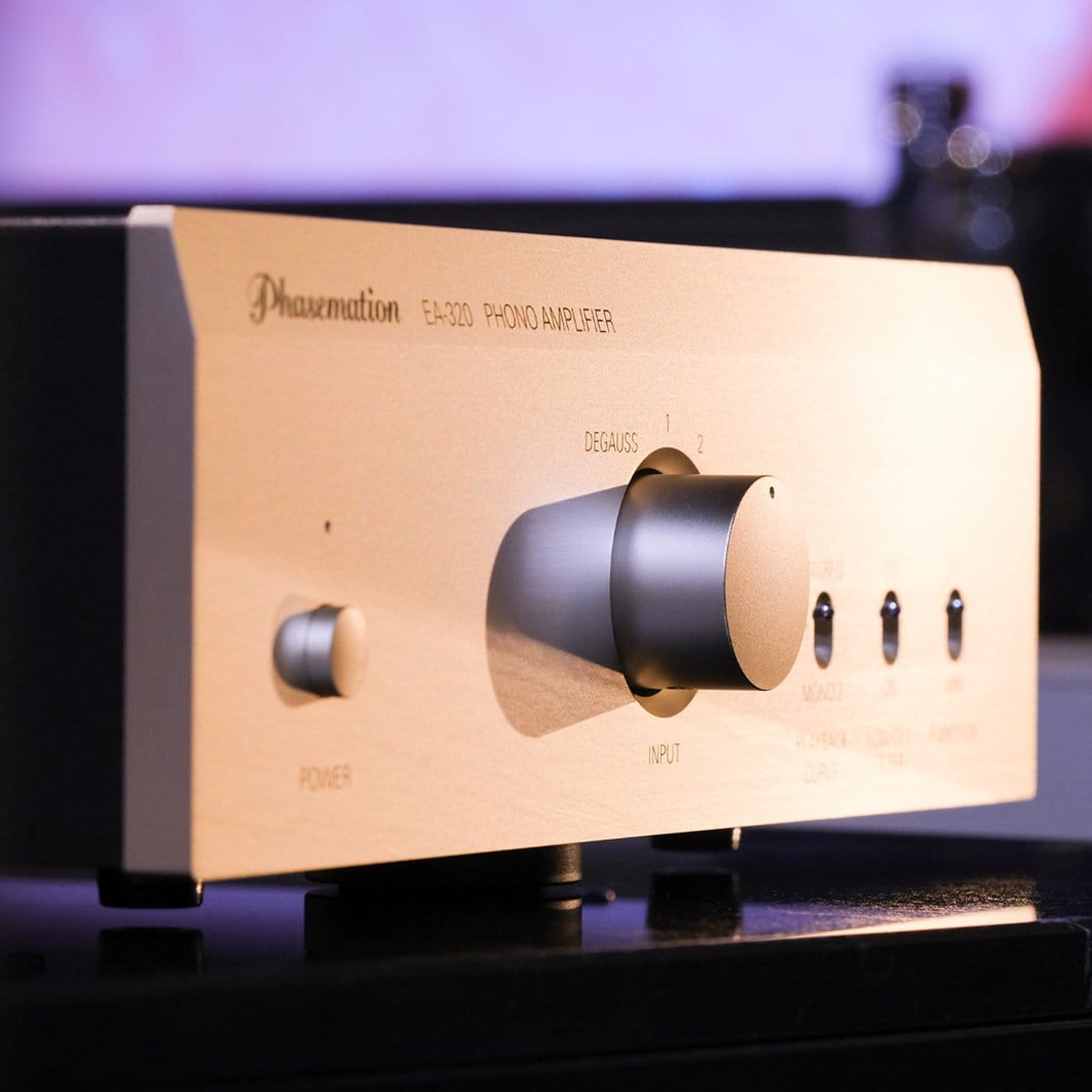

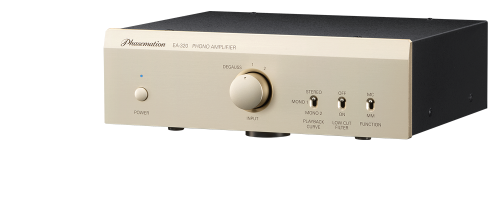

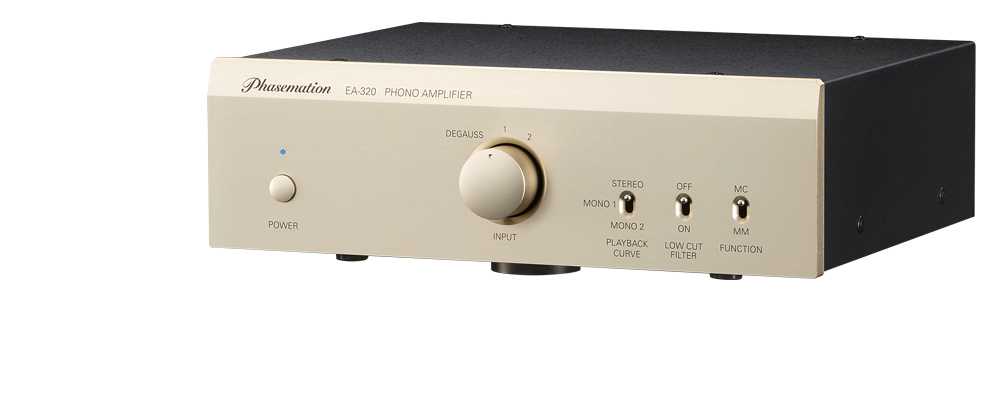

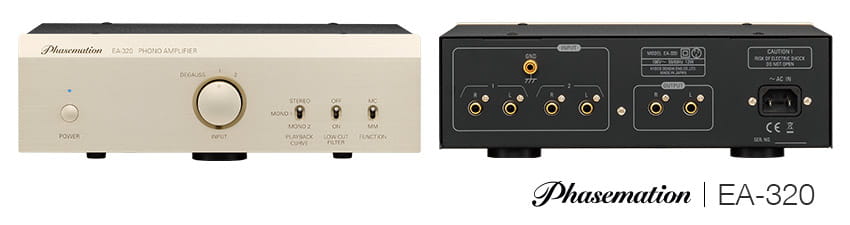

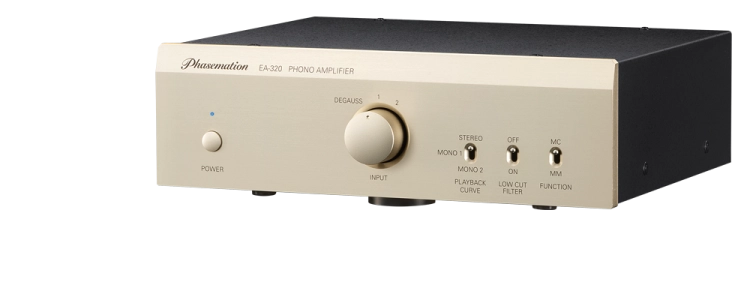

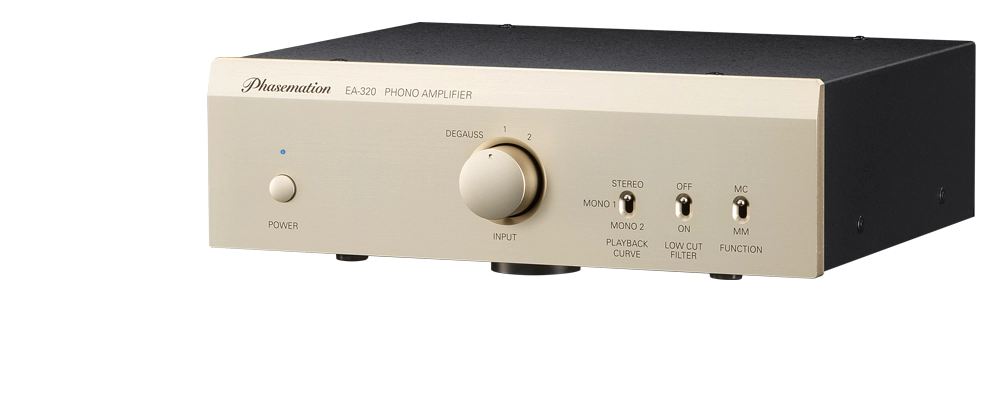

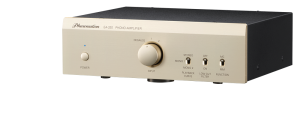

I. Panel przedni o grubości 10 mm z aluminium oraz solidna, elegancka konstrukcja obudowy wzorowana na modelach EA-550 i EA-350
Zastosowano solidną konstrukcję obudowy, na którą składają się:

• ukośny aluminiowy panel przedni o grubości 10 mm,

• stalowa płyta bazowa chassis o grubości 1,2 mm,

• stalowa pokrywa o grubości 1,2 mm.
  Taka konstrukcja zapewnia wysoką sztywność urządzenia.
  Dodatkowo, jako nóżki zastosowano ciężkie metalowe izolatory, które eliminują drgania zewnętrzne.

II. Wzmacniacz bez sprzężenia zwrotnego typu V-I / I-V pełnoetapowy, symetryczny, oparty w całości na elementach dyskretnych
Zarówno półprzewodnikowe, jak i lampowe wzmacniacze współczesne zwykle wykorzystują ujemne sprzężenie zwrotne – stale porównują sygnał wejściowy i wyjściowy, by wzmocnić różnicę. Choć umożliwia to precyzyjne wzmocnienie przy niskim koszcie, to jednak prowadzi do opóźnień czasowych między sygnałami, co skutkuje zniekształceniami TIM i innymi, ograniczającymi jakość dźwięku.

W Phasemation wszystkie wzmacniacze – zarówno półprzewodnikowe, jak i lampowe – projektowane są bez sprzężenia zwrotnego. Takie rozwiązanie wymaga wysoce precyzyjnych komponentów i układów, ponieważ nie występuje tu mechanizm „poprawek” jak w przypadku sprzężenia zwrotnego. W rezultacie, dźwięk odtwarzany jest w 100% zgodnie z oryginalnym źródłem (płytą), co przekłada się na wyjątkową inspirację, dynamikę oraz wyrafinowanie w ekspresji muzycznej.

III. Bogate funkcje użytkowe

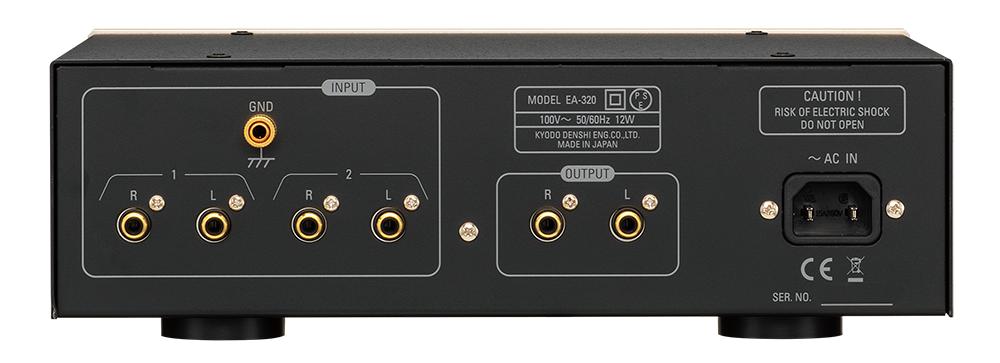

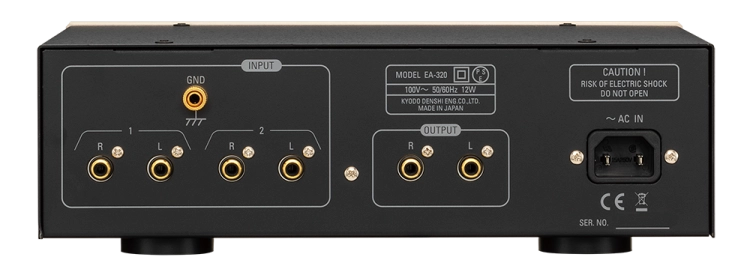

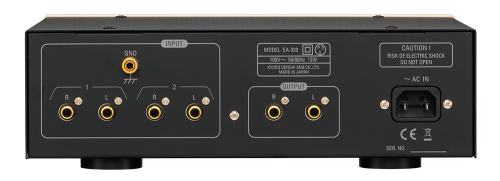

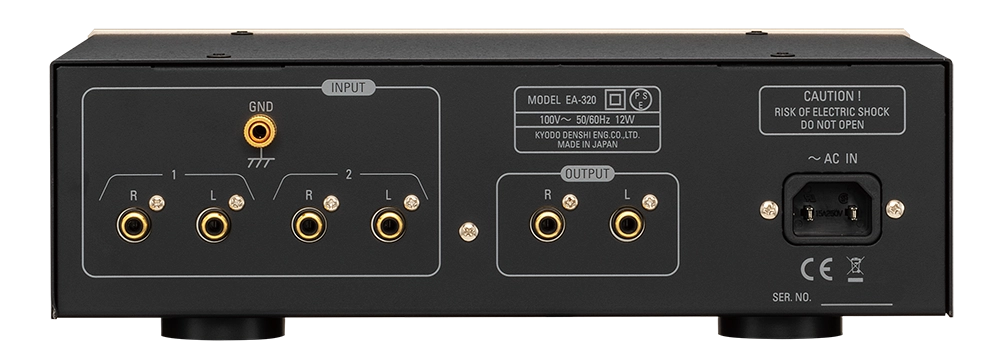

• 2 wejścia z możliwością indywidualnego przełączania MM/MC.

• Wbudowany dwustopniowy filtr dolnoprzepustowy typu CR bez sprzężenia zwrotnego – pozwala odtwarzać płyty z deformacjami (falowania powierzchni) bez degradacji dźwięku i chroni przed nadmiernym wychyleniem głośników niskotonowych.

• Przełącznik krzywych korekcyjnych – trzy tryby:

  • RIAA (dla nagrań stereo),

  • Mono1 (dla etykiety DECCA i pokrewnych),

  • Mono2 (dla etykiety Columbia i pokrewnych),
    co zapewnia wierniejsze odtwarzanie płyt monofonicznych.

• Funkcja “degauss” (rozmagnesowania) – po ustawieniu wejścia na „degauss” i odtworzeniu płyty przez około 30 sekund, magnesowanie rdzenia metalowego we wkładkach MC zostaje usunięte, co wyraźnie poprawia jakość dźwięku.

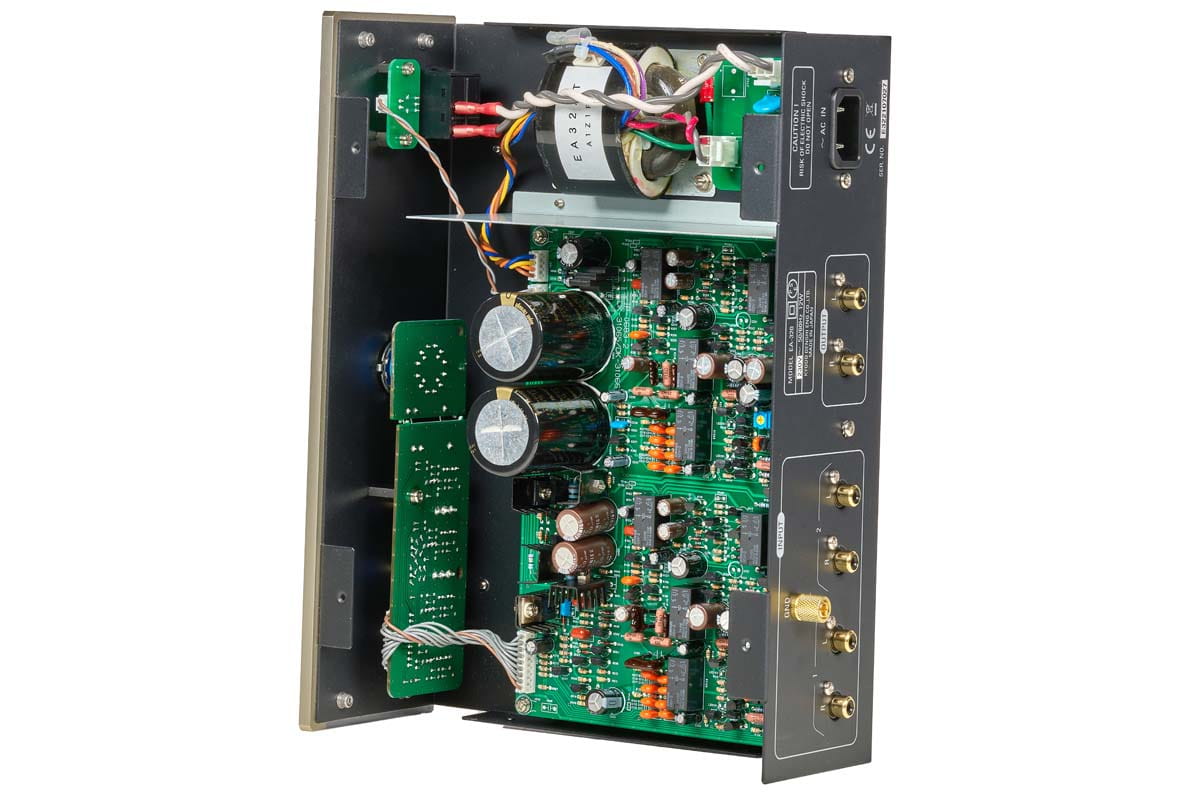

V. Wysokiej klasy komponenty wpływające na jakość dźwięku

1. Sekcja sygnałowa
A) W elementach korekcji RIAA (dla ustawienia krzywej STEREO) zastosowano:

• precyzyjne rezystory metalizowane klasy 1% o wysokiej jakości dźwięku,

• kondensatory Micar z dielektrykiem ze srebrowanych płytek miki.

B) W dalszych ścieżkach sygnałowych zastosowano:

• elektrolityczne kondensatory ELNA SILMIC zaprojektowane specjalnie do audio,

• rezystory metalizowane klasy 1%.

2. Sekcja zasilająca
A) Diody Rohm SiC o bardzo niskim poziomie zakłóceń przełączających, cenione za doskonałą jakość dźwięku.
B) Kondensator elektrolityczny o dużej pojemności klasy audio z metalowymi końcówkami, oparty na folii o niskiej rezystancji firmy Nichicon (w komutacyjnym kondensatorze zasilania). Dodatkowo, kondensator odsprzęgający to ELNA SILMIC II.
C) Obwód zasilania oparto na diodach Zenera o niskim poziomie szumu oraz regulatorze shunt bez sprzężenia zwrotnego – struktura o bardzo niskim poziomie zakłóceń i wysokiej szybkości działania.
D) Transformator zasilający to transformator z rdzeniem typu R o niskim poziomie rozproszenia strumienia magnetycznego.

Specyfikacja techniczna produktu

Typ konstrukcji
Wzmacniacz korekcyjny typu V-I / I-V, w pełni symetryczny,
bez sprzężenia zwrotnego, oparty na układach dyskretnych.

Wejścia

Parametry wyjściowe

• Napięcie wyjściowe znamionowe: 200 mV (1 kHz)

• Tolerancja krzywej korekcji RIAA: ±0,5 dB (20 Hz – 20 kHz)

Zasilanie

• AC 120V 60Hz (USA)

• AC 230V 50/60Hz (Europa / Azja)

Pobór mocy

• 13 W

Wymiary

• 286 mm (szer.) × 93 mm (wys.) × 252 mm (gł.)

Masa

• 3,9 kg
