Phasemation EA-2000 lampowy przedwzmacniacz gramofonowy

Lampowy przedwzmacniacz gramofonowy EA-2000

Oddzielny (6 jednostkowy), lampowy preamp phono typu LCR bez sprzężenia zwrotnego, który wydobywa realizm muzyki i pasję artysty

Opis produktu i koncepcja
Mając na uwadze, że „analog również ma jeszcze wiele do zaoferowania”, poszerzyliśmy linię produktów o modele EA-1000, EA-550, EA-350, EA-200 oraz wzmacniacze phono bez sprzężenia zwrotnego, stworzone z myślą o miłośnikach płyt analogowych.

Tym razem wyeliminowano wszelkie drobne niedokładności — jako swoiste ukoronowanie dotychczasowych wzmacniaczy phono Phasemation. Nowo zaprojektowany korektor typu LCR w technologii lampowej, zewnętrzny transformator MC oraz zasilacze zostały zaprojektowane w układzie monofonicznym.

Model EA-2000 zostaje wprowadzony na rynek, by umożliwić doświadczenie nowego wymiaru dźwięku, płynącego z korektora phono zbudowanego z aż 6 niezależnych jednostek.

Główne cechy

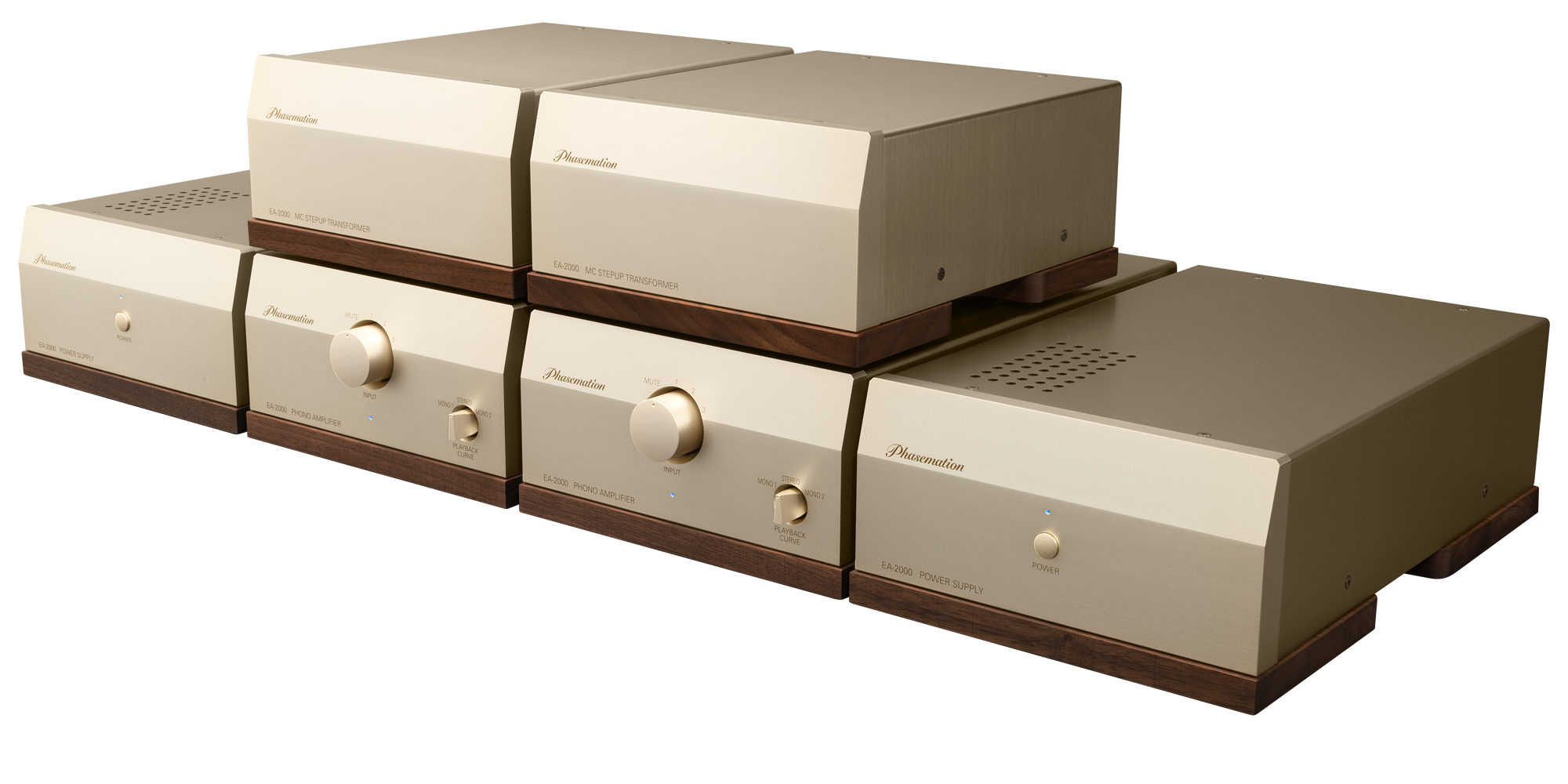

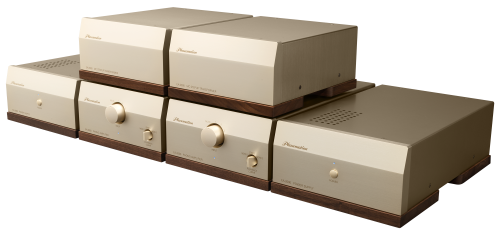

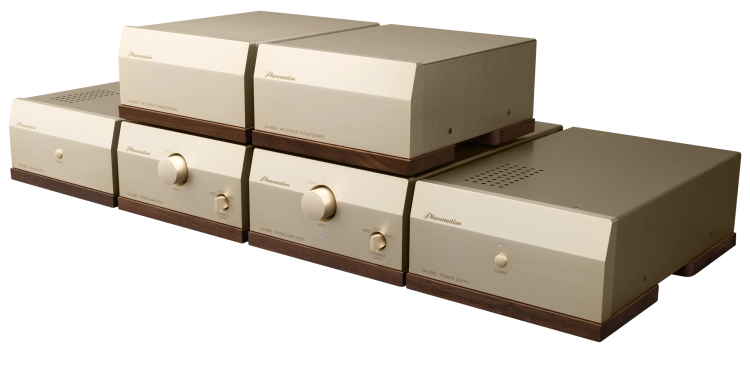

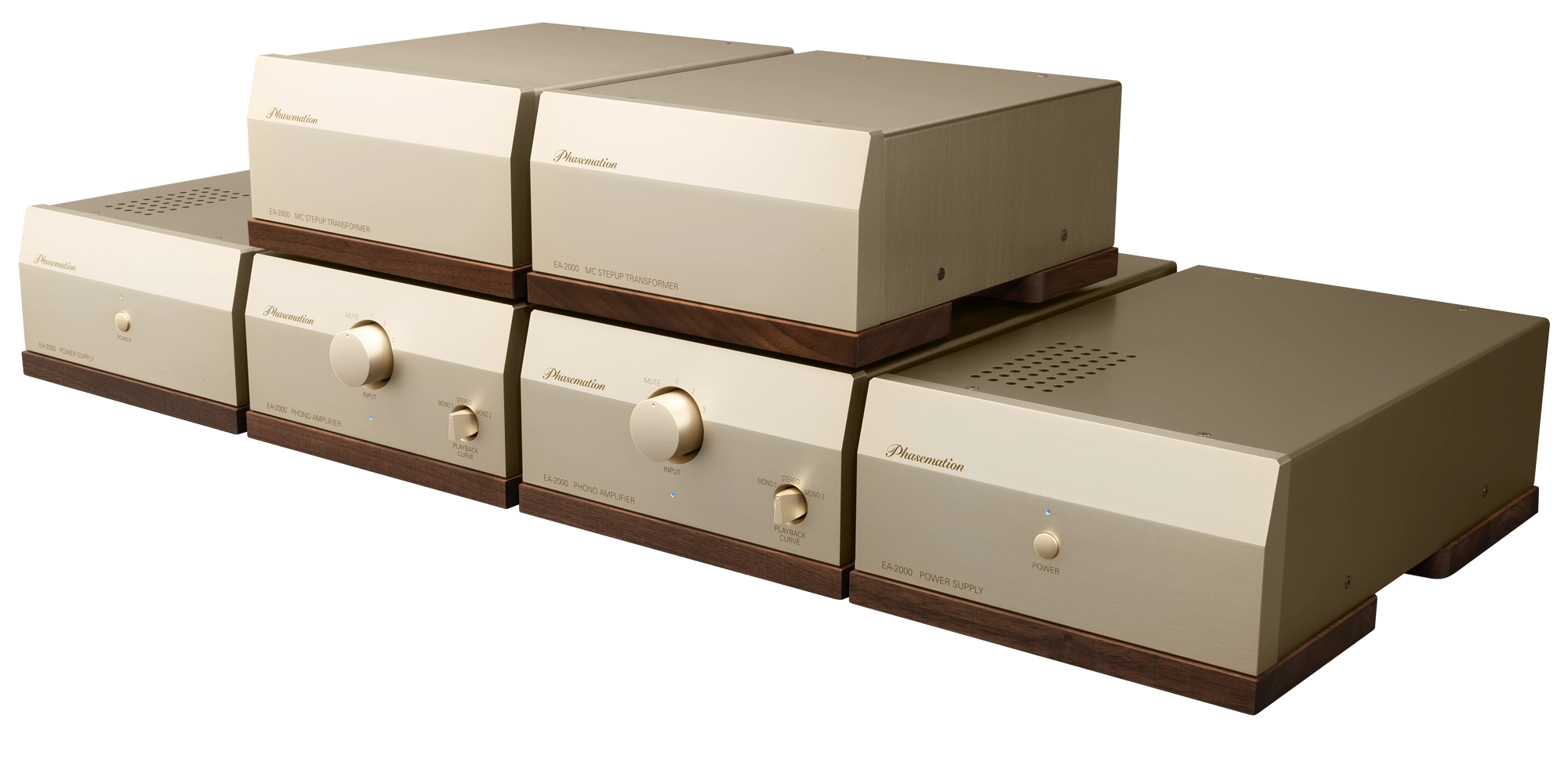

Lampowy wzmacniacz phono typu LCR bez sprzężenia zwrotnego, o całkowicie monofonicznej konstrukcji z niezależnymi kanałami Lch i Rch, zbudowany z 6 oddzielnych jednostek:

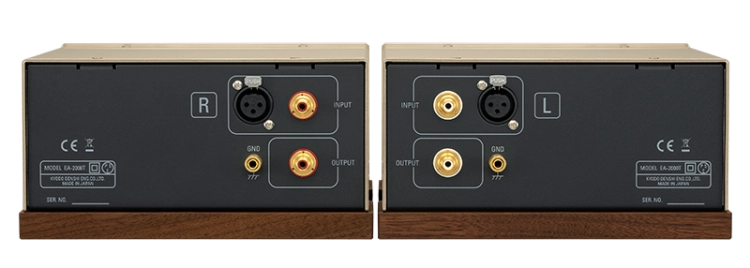

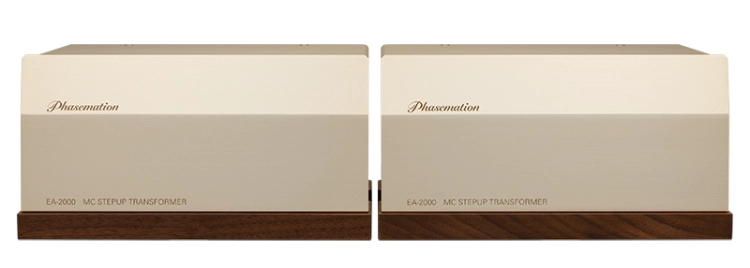

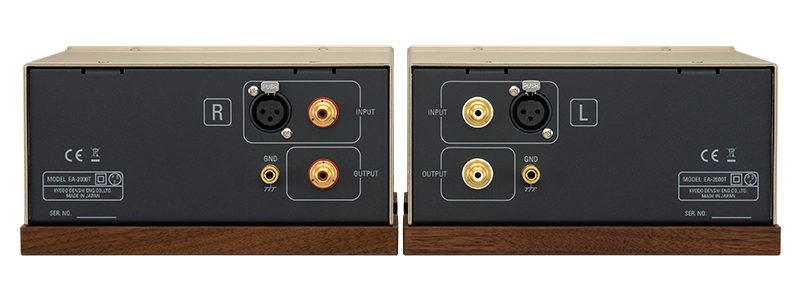

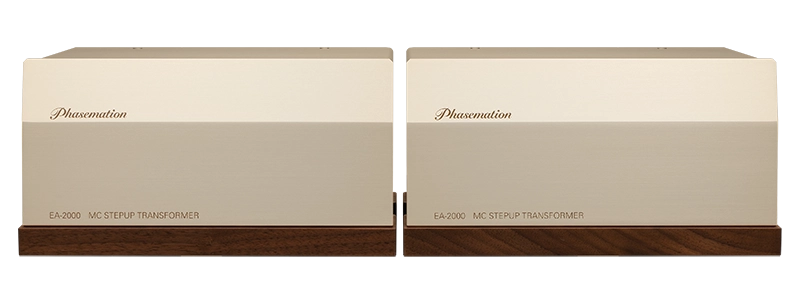

EA-2000T
Transformator podnoszący poziom sygnału MC, specjalnie dostrojony na bazie modelu T-2000.

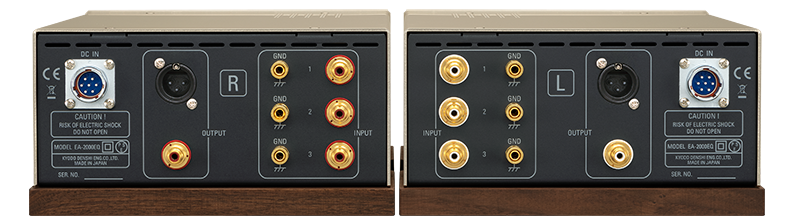

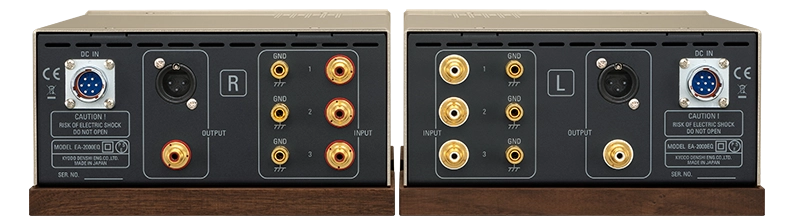

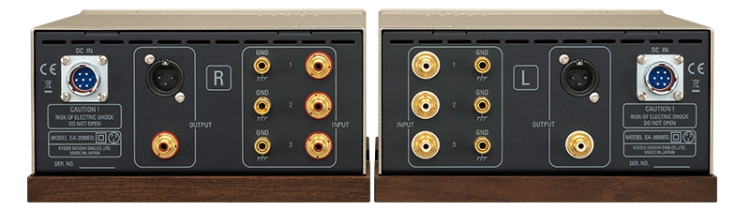

EA-2000EQ
Nowo zaprojektowany korektor typu LCR oparty na lampach próżniowych, wykorzystujący własnoręcznie nawijane cewki oraz inne komponenty o wysokiej jakości brzmienia.

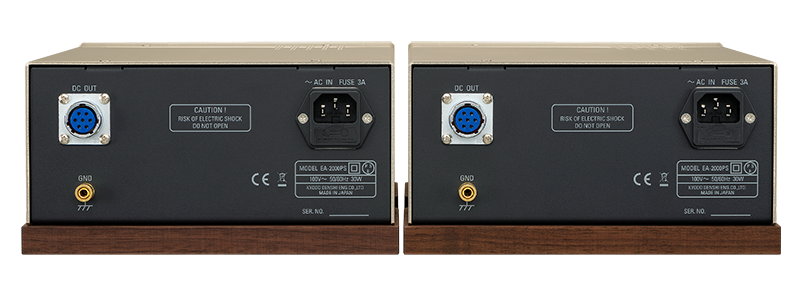

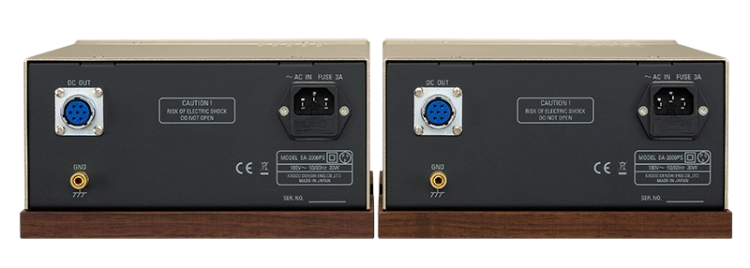

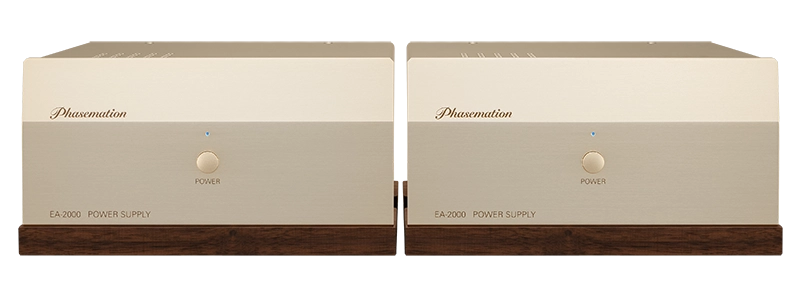

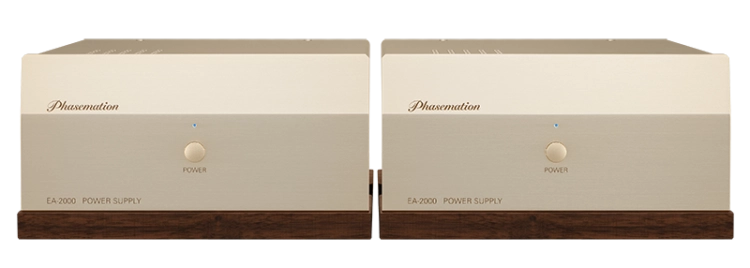

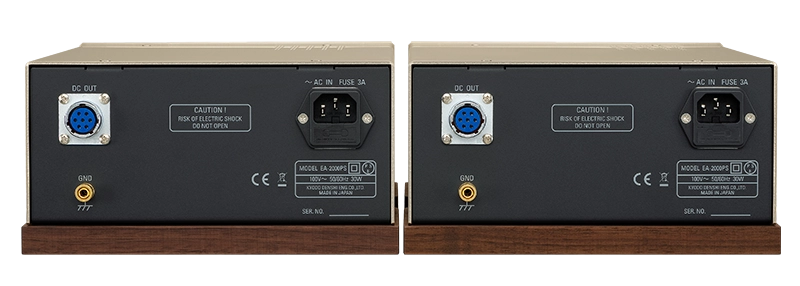

EA-2000PS
Na bazie zasilacza modelu EA-1000 opracowano nowy układ zasilania – czystszy, mocniejszy i wyposażony w dodatkowe mechanizmy tłumienia szumów.

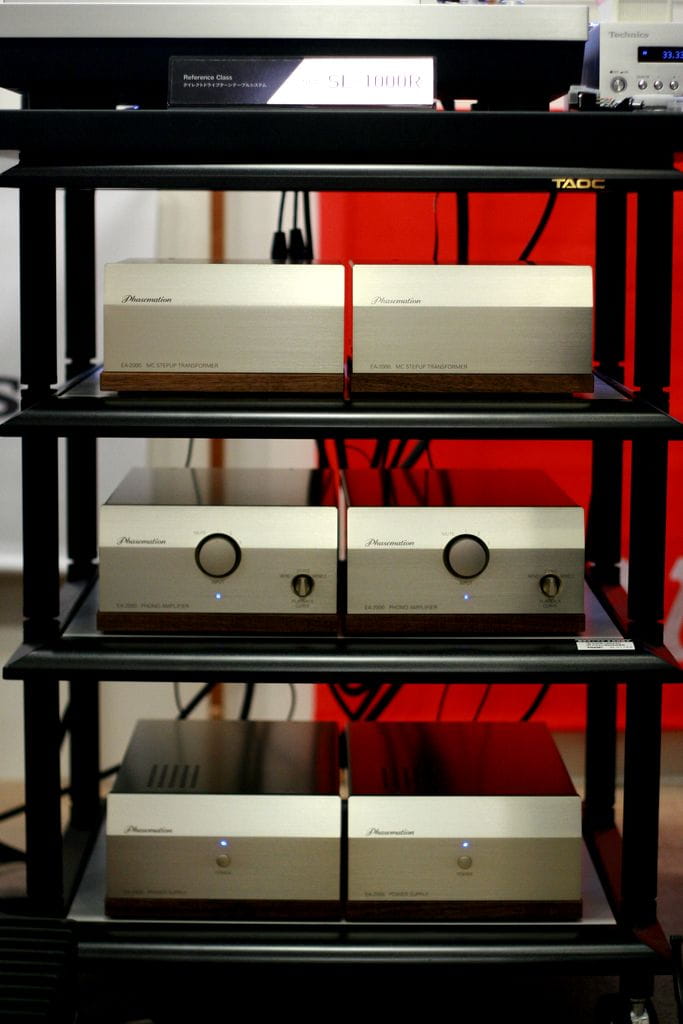

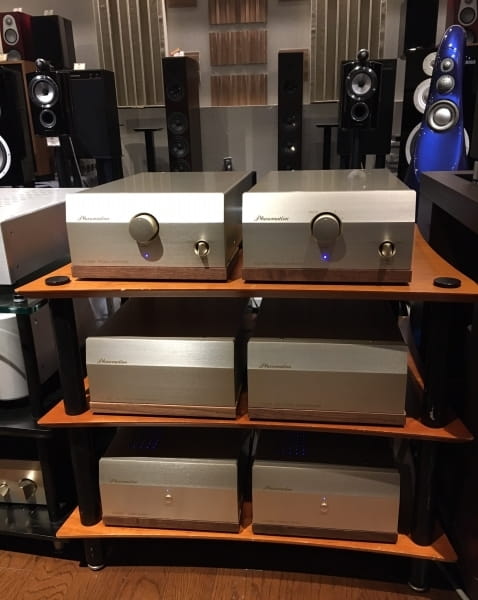

Podzielony na sześć jednostek, po 3 dla lewego i prawego kanału, oraz wspierany przez potężny układ zasilania, odtwarzany dźwięk — dzięki wysokiemu współczynnikowi sygnału do szumu i wysokiej rozdzielczości — oddaje najwyższy poziom realizmu wykonawcy, z imponującym poczuciem żywiołowości i doskonałą czytelnością jego obecności na scenie.

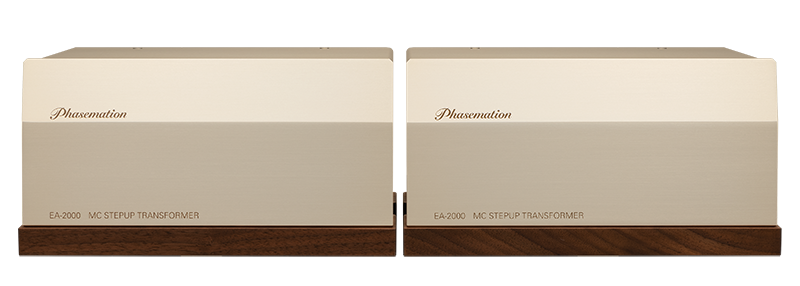

Transformator MC zbudowany z dwóch monofonicznych bloków
Transformatory zostały opracowane z myślą o najwyższej jakości dźwięku, poprzez ponowne przeanalizowanie materiałów drutu i rdzenia oraz struktury nawijania. Każda jednostka monofoniczna składa się z podstawy chassis wykonanej z masywnej stalowej płyty pokrytej miedzią oraz obudowy z ekranem przeciwdziałającym zakłóceniom indukcyjnym. Dodatkowo zastosowano ekranowanie magnetyczne, tworząc konstrukcję dwuwarstwową, która w modelu T-2000 pozwoliła całkowicie wyeliminować zakłócenia jakości dźwięku między kanałami. Na tej bazie transformator został specjalnie dostrojony do modelu EA-2000.

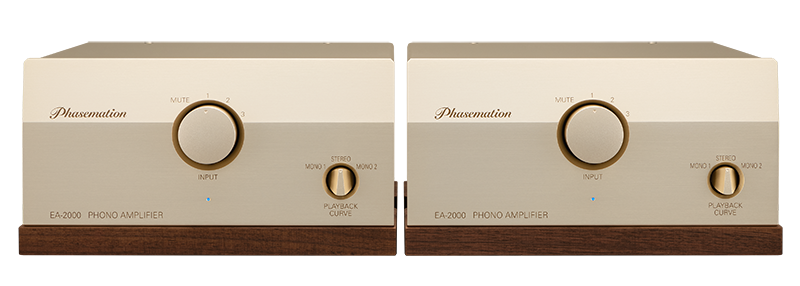

Korektor typu LCR bez sprzężenia zwrotnego zbudowany z lampowych wzmacniaczy jednostkowych w dwóch blokach monofonicznych

1. Wzmacniacz jednostkowy wykorzystuje obwód wzmacniający typu SRPP bez sprzężenia zwrotnego, oparty na lampie ECC-803S, cenionej za doskonałą odpowiedź impulsową i wybitną jakość brzmienia, oraz ultra-niskiej impedancji wtórnik katodowy oparty na lampie 6922 (6DJ8 – wersja wysokiej niezawodności). Pozwala to cieszyć się szerokim zakresem dynamicznym oraz barwnym i żywym dźwiękiem, możliwym tylko dzięki technologii lampowej.

2. W układzie korekcji zastosowano typ LCR. Dzięki temu możliwe jest zminimalizowanie strat mocy i zakłóceń indukcyjnych w linii sygnałowej oraz ograniczenie pogorszenia jakości dźwięku, poprzez redukcję impedancji całego systemu sygnałowego. Informacje otrzymane z transformatora MC są przekazywane do transformatora wyjściowego ostatniego stopnia bez żadnych strat, dzięki zastosowaniu własnoręcznie nawijanych cewek oraz wysokiej jakości kondensatorów foliowych i innych komponentów.

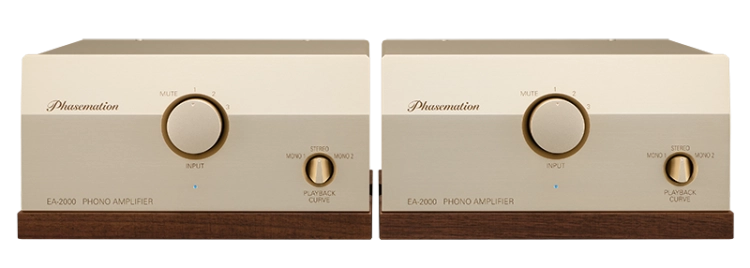

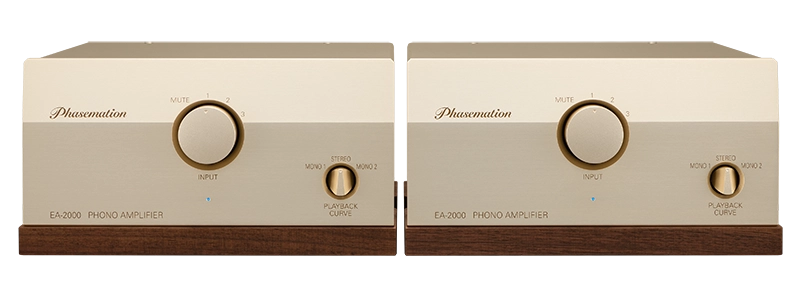

3. Zamontowano trzy przełączniki charakterystyki korekcji: RIAA (stereo), Mono 1 (dla płyt z wytwórni DECCA i podobnych) oraz Mono 2 (dla płyt z wytwórni Columbia i podobnych). Mono 1 i Mono 2 przeznaczone są wyłącznie do odtwarzania monofonicznego, co pozwala na uzyskanie wierniejszego odtwarzania nagrań z tych labeli.

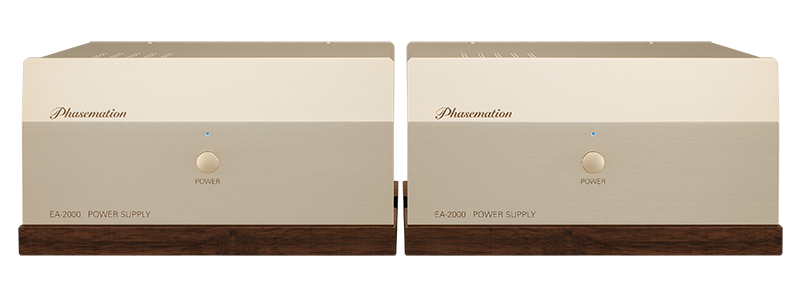

Zasilacz z lampami prostowniczymi o bezpośrednim żarzeniu 5U4G, zbudowany z dwóch bloków monofonicznych, z wysokowydajnym transformatorem R-core
W układzie prostowniczym zastosowano transformator R-core o nadmiarowej mocy oraz bogaty układ prostowniczy dla niezależnych zasilaczy lewego i prawego kanału, z dwoma równolegle połączonymi dławikami oraz lampami prostowniczymi 5U4G, które z zasady nie generują zakłóceń przełączających. Dodatkowo, transformator zasilający oraz dławiki są ekranowane magnetycznie, co zapewnia czystsze i mocniejsze zasilanie wzmacniaczy. Do zasilania żarzenia lamp wzmacniających zastosowano układ stabilizatora 3-terminalowego DC, co umożliwia osiągnięcie wysokiego stosunku sygnału do szumu (S/N).

Gwarancja jakości
Solidna konstrukcja chassis obejmuje precyzyjnie obrabiane aluminiowe pokrętła regulacyjne, 20-milimetrowy aluminiowy przedni panel pod kątem, 2-milimetrową podstawę chassis z blachy stalowej pokrytej miedzią oraz 2-milimetrową aluminiową pokrywę z ekranowaniem magnetycznym, co zapewnia wysoką sztywność i redukcję zniekształceń magnetycznych.

Spód chassis wykonany jest z deski orzechowej, która skutecznie tłumi niepożądane rezonanse w metalowej obudowie.

Stopki urządzenia wyposażono w izolatory z wysokowęglowej stali TAOC, skutecznie izolujące od zewnętrznych wibracji.

Gniazda RCA pochodzą od firmy WBT, znanej z wysokiej jakości wykonania i znakomitych walorów brzmieniowych, natomiast gniazda XLR są pokrywane rodem przez firmę Furutech – wszystko w celu uzyskania idealnej równowagi dźwiękowej.

Wysoki poziom uniwersalności i eleganckie wykończenie urządzenia zapewniają nie tylko znakomitą jakość, lecz również ogromną satysfakcję z jego posiadania.

Specyfikacja techniczna

Typ: Lampowy wzmacniacz korekcyjny LCR bez sprzężenia zwrotnego
Wejścia:

• MM

• MC

Czułość wejściowa:

• MM: 2 mV

• MC: 0.1 mV

Zalecana impedancja wyjściowa wkładki gramofonowej:

• MM: 47kΩ lub mniej

• MC: 1.5 – 40Ω

Wzmocnienie:

• MM: 40 dB

• MC: 66 dB

Przeliczony stosunek sygnału do szumu:

• MM: –120 dBV

• MC: –140 dBV

Napięcie wyjściowe znamionowe:

• 200 mV (1 kHz)

Tolerancja charakterystyki korekcji:

• ±0.5 dB (20 Hz – 20 kHz)

Pobór mocy:

• 35 W (100 VAC, 50 – 60 Hz) na kanał

Wymiary:

• Transformator (EA-2000T): 214 (szer.) × 118 (wys.) × 265 (gł.) mm ×2

• Wzmacniacz EQ (EA-2000EQ): 214 (szer.) × 118 (wys.) × 368 (gł.) mm ×2

• Zasilacz (EA-2000PS): 214 (szer.) × 118 (wys.) × 352 (gł.) mm ×2

Waga:

• Transformator: 4.5 kg

• Wzmacniacz: 6.1 kg

• Zasilacz: 7.8 kg
  (waga podana za jeden egzemplarz; ×2 dla pełnego zestawu stereo)

Uwaga:

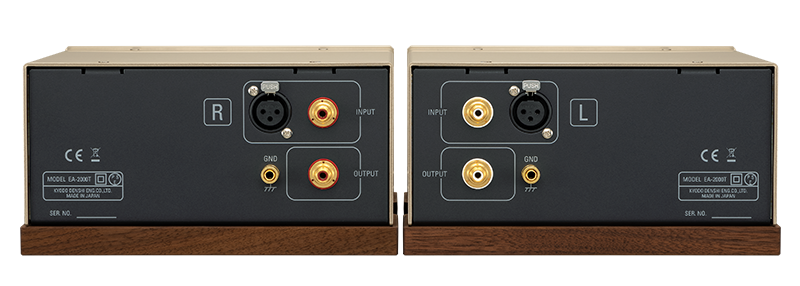

W przypadku wejścia EA-2000T można używać tylko jednego wejścia — XLR lub RCA. Jednoczesne korzystanie z obu może prowadzić do awarii urządzenia.
