Phasemation EA-1200 przedwzmacniacz gramofonowy

Lampowy Wzmacniacz gramofonowy EA-1200

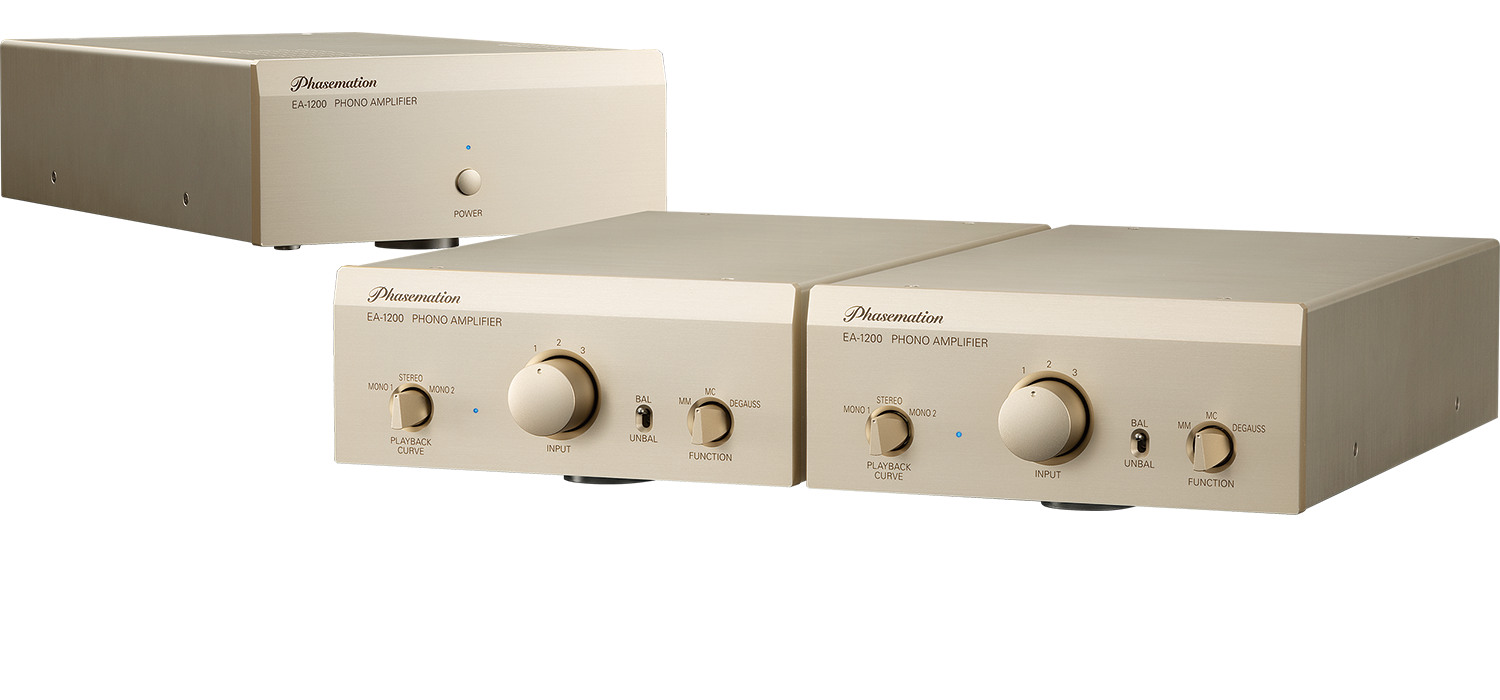

Oddzielny (3 jednostkowy), lampowy wzmacniacz phono typu LCR bez sprzężenia zwrotnego,
który wydobywa realizm muzyki i pasję artysty

Opis produktu i koncepcja
Mając na uwadze, że „analog również ma jeszcze wiele do zaoferowania”, w 2012 roku wprowadziliśmy na rynek pierwszy na świecie 3-jednostkowy korektor gramofonowy, EA-1000, stworzony dla wszystkich miłośników analogowych płyt. W ubiegłym roku zaprezentowaliśmy korektor EA-2000, który łączy wszystkie 6 architektur wzmacniaczy phono Phasemation, eliminując jakiekolwiek drobne niedokładności.
Teraz, po 9 latach, wprowadzamy nowy standard — EA-1200 — będący następcą modelu EA-1000, dziedziczący bogate brzmienie nowego wymiaru EA-2000.

Główna cecha
Lampowy wzmacniacz phono typu LCR bez sprzężenia zwrotnego, o niezależnej konstrukcji kanałów Lch i Rch, zbudowany z 3 oddzielnych jednostek.
Wbudowany transformator podnoszący poziom sygnału MC, specjalnie dostrojony na bazie transformatora zastosowanego w modelu T-1000.
Nowo zaprojektowany korektor typu LCR z lampami próżniowymi, zapewniający wysoką jakość dźwięku i niezależną funkcjonalność lewego i prawego kanału.
Udoskonalone środki przeciwdziałające zakłóceniom oraz czystszy i potężniejszy wspólny zasilacz lewego/prawego kanału, opracowany na bazie EA-1000.
Wzmacniacz korekcyjny z całkowicie oddzielonymi kanałami lewym i prawym, wspierany przez potężną sekcję zasilania, oferuje odtwarzany dźwięk o wysokim stosunku sygnału do szumu (S/N) i wysokiej rozdzielczości, dostarczając najwyższy poziom realizmu wykonawcy z przytłaczającym poczuciem żywiołowości i doskonałą widocznością artysty na scenie.

Szczegóły

1. Korektor LCR bez sprzężenia zwrotnego z lampowymi wzmacniaczami jednostkowymi złożonymi z dwóch monofonicznych bloków

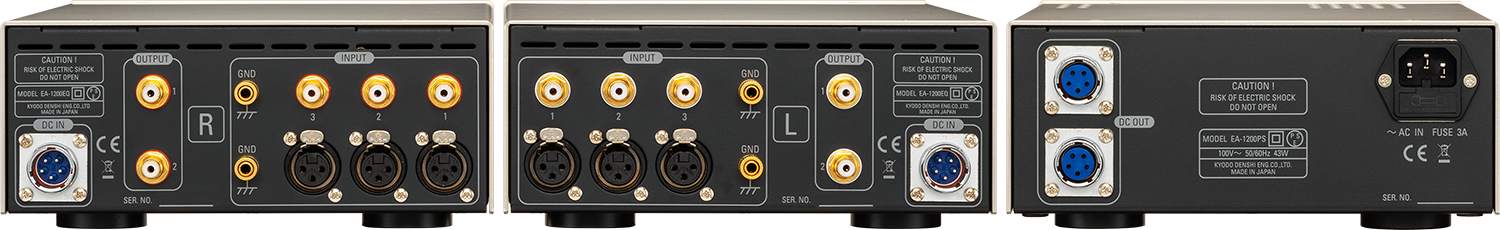

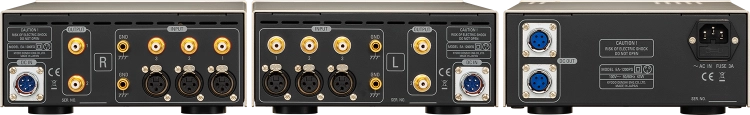

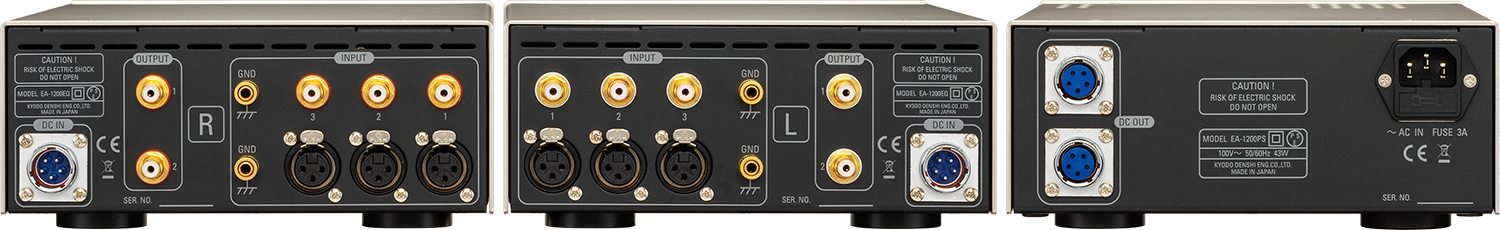

Wbudowano transformator odpowiadający modelowi T-1000, a wszystkie trzy wejścia mogą być przełączane na MC lub MM z obsługą wejść zbalansowanych. Dodatkowo zastosowano przełącznik BAL/UNBAL, który przeciwdziała zakłóceniom przy podłączeniu niezbalansowanym w trybie MC.
Jako wzmacniacz jednostkowy wykorzystano układ wzmacniający typu SRPP bez sprzężenia zwrotnego z lampą ECC-803S, która cechuje się doskonałą odpowiedzią impulsową i znakomitą reputacją brzmieniową, oraz wtórnik katodowy z niską impedancją wyjściową oparty na lampie ECC-802S. Dzięki temu uzyskujemy szeroki zakres dynamiki oraz charakterystyczne dla lamp brzmienie o jedwabistej fakturze i żywiołowości.
Do realizacji obwodu korekcyjnego zastosowano układ typu LCR. Dzięki niemu minimalizowane są straty mocy i szumy indukcyjne w torze sygnałowym, a degradacja jakości dźwięku jest ograniczona poprzez obniżenie impedancji całego toru. Informacje uzyskane z płyty są przekazywane na wyjście końcowe bez strat dzięki użyciu dużych cewek, wysokiej jakości kondensatorów foliowych i innych komponentów klasy audiofilskiej.

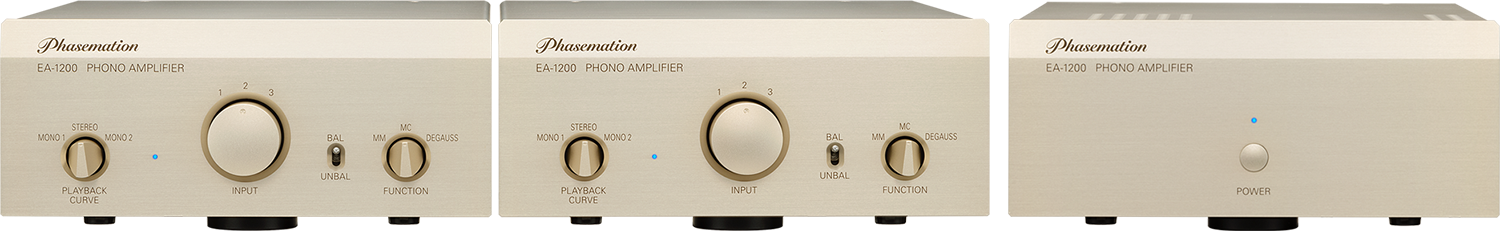

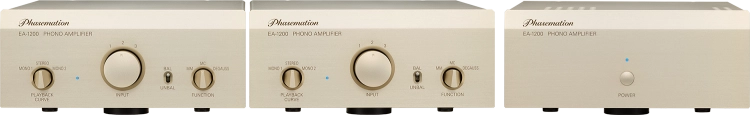

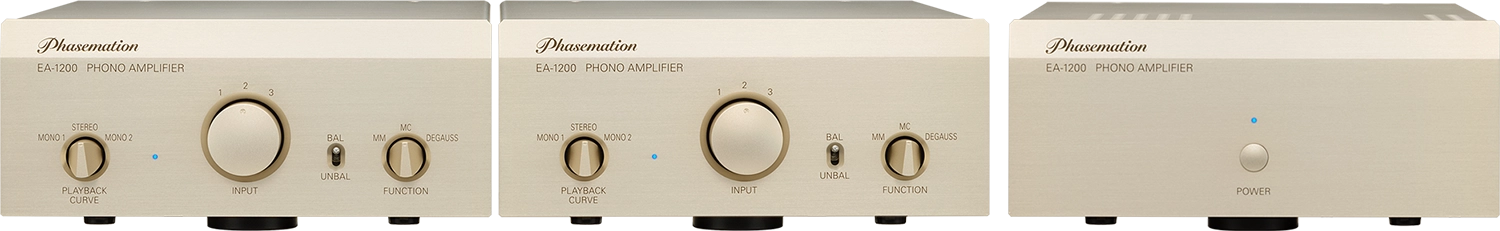

Zainstalowano trzy typy przełączników krzywych korekcyjnych. Dostępne są: RIAA dla stereo, Mono1 (dla płyt z wytwórni takich jak DECCA) oraz Mono2 (dla płyt z wytwórni takich jak Columbia). Mono1 i Mono2 przeznaczone są wyłącznie do odtwarzania monofonicznego, co umożliwia wyższą wierność odtwarzania nagrań tych wytwórni.

2. Zasilacz z prostownikiem bezpośrednio żarzonym 5U4G w układzie monofonicznym, z transformatorem R-core o dużej pojemności
W układzie prostującym zastosowano transformator R-core o dużej mocy, a niezależne zasilacze dla kanału lewego i prawego są zrealizowane z użyciem dwóch dławików i lamp prostowniczych 5U4G, które z zasady nie generują zakłóceń przełączających.
Transformatory zasilające oraz dławiki są ekranowane magnetycznie, co zapewnia czyste i mocne zasilanie dla wzmacniacza. Dodatkowo, w celu osiągnięcia wysokiego współczynnika sygnału do szumu, zastosowano system zasilania żarzenia wzmacniacza w oparciu o stabilizator trójkońcówkowy DC.

3. Gwarancja jakości wykonania
Dla zapewnienia sztywności oraz redukcji zniekształceń magnetycznych zastosowano: przedni panel ze skośnego aluminium o grubości 10 mm, podstawę chassis z miedzianej blachy stalowej o grubości 1,6 mm oraz pokrywę aluminiową o grubości 2 mm z ekranowaniem magnetycznym.
Urządzenie wyposażone jest w ciężkie metalowe izolatory na nóżkach w celu eliminacji drgań zewnętrznych.
Terminale RCA wyprodukowane przez firmę Flutech, znaną z wysokiej jakości i znakomitych parametrów brzmieniowych, natomiast terminale XLR są pokryte powłoką przez Neutrik – w celu zapewnienia pełnej równowagi tonalnej.
Uniwersalne, a zarazem eleganckie wykończenie powierzchni nie rezygnuje z przyjemności płynącej z posiadania tego urządzenia.

Specyfikacja techniczna
Typ: Lampowy wzmacniacz phono typu LCR bez sprzężenia zwrotnego
Wejście
 MM            MC
Czułość wejściowa:      2 mV        0.1 mV
Zalecana impedancja wkładki:  47 kΩ lub mniej   1.5 – 40 Ω
Wzmocnienie:        40 dB        66 dB
S/N przeliczone na wejściu:  –120 dBV     –146 dBV
Napięcie wyjściowe (nominalne): 200 mV (1 kHz)
Tolerancja charakterystyki korekcji: ±0.5 dB (20 Hz – 20 kHz)

Pobór mocy
 43 W (100VAC, 50–60 Hz) na każdy kanał

Wymiary
 Wzmacniacze: 210 (szer.) × 93 (wys.) × 365 (gł.) mm ×2
 Zasilacz:   210 (szer.) × 93 (wys.) × 346 (gł.) mm ×1

Waga
 Wzmacniacze: 4 kg ×2
 Zasilacz:   5.8 kg
