OYAIDE PA-2075 V2 - 1m

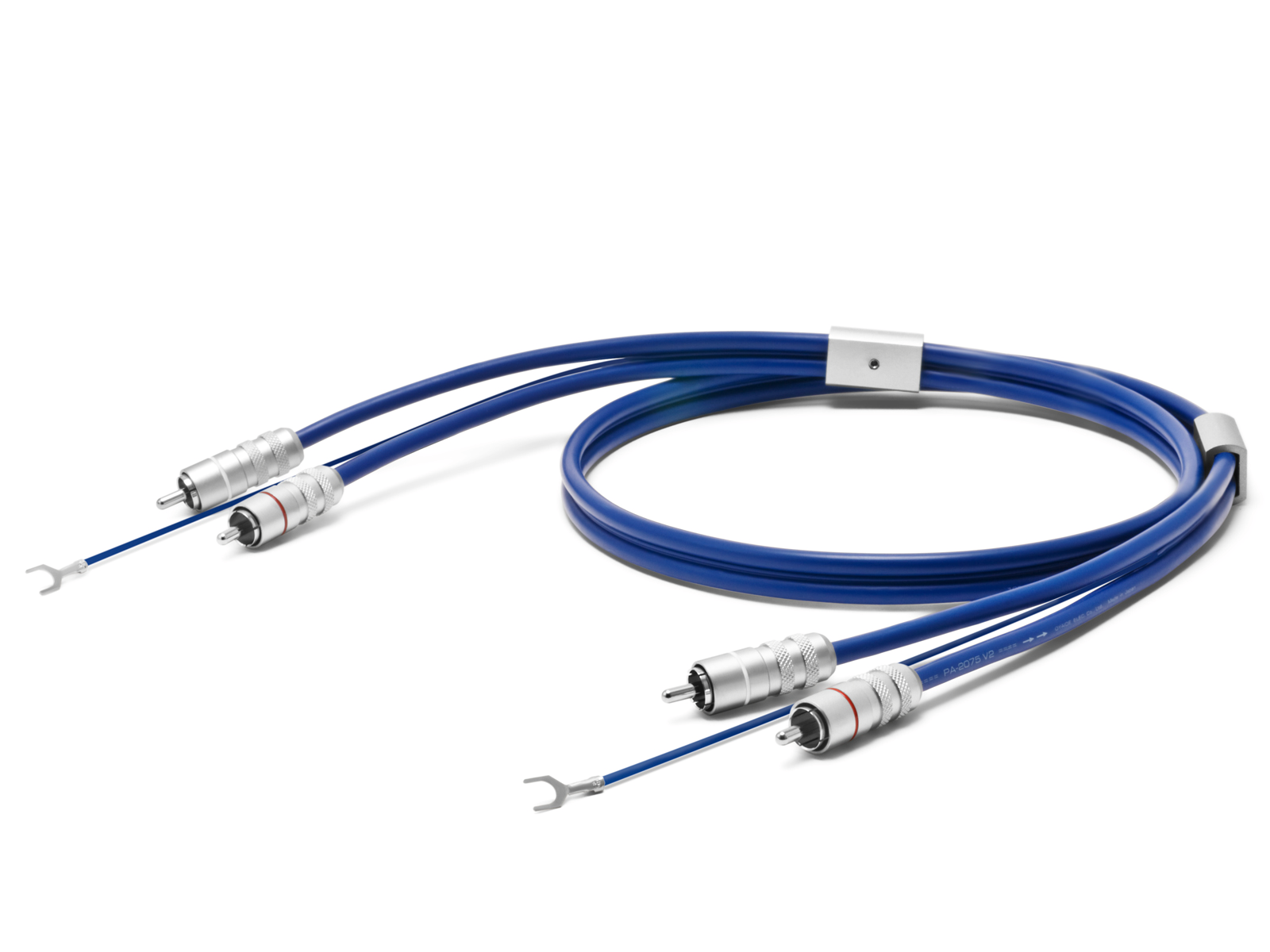

Oyaide PA-2075 to uniwersalny (MC/MM) przewód gramofonowy o równoległym układzie z dodatkową żyłą masową, zaprojektowany tak, by jednocześnie z zachowaniem wysokich walorów jakościowych jego budowa była zwarta i lekka. W celu zmniejszenia rezystancji i efektywnego przesyłania delikatnego sygnału analogowego całkowita średnica żył przewodnika uległa zwiększeniu. Rodowane wtyki RCA. W zestawie firmowy przewód masowy oyaide 102 SSC. Platerowane złotem widełki i wtyki RCA.

PCOCC-A jest kluczowym elementem wszystkich serii PA i jest kluczowym czynnikiem wysokiej jakości i wydajności tylko w Oyaide Electric. Każdy model z serii PA ma własną koncepcję i tożsamość zindywidualizowaną materiałami i strukturami.

Kabel koncentryczny PA-2075 to konstrukcja o układzie równoległym, zaprojektowana tak, aby była kompaktowa i lekka. W celu zmniejszenia rezystancji przewodnika i efektywnego przesyłania słabego sygnału analogowego, całkowita średnica żyły przewodnika została zwiększona do 0,5 m2.
Spiralna struktura ekranująca o dużej gęstości składa się z PCOCC-A ze względu na jej wysoce efektywne zachowanie w ultra kompaktowej konstrukcji.
Warstwa półprzewodnikowa (węglowo-PCW) ma na celu wyeliminowanie elektryczności statycznej bez wywierania jakiegokolwiek wpływu na przewodnik.
Jako izolator wybraliśmy wysokopolimerowy polietylen, który ma taką samą przenikalność jak FEP, ale nie zawiera halogenów do zastosowań audio.

Prawdziwie innowacyjny produkt powstaje dzięki zastosowaniu najnowszych materiałów i struktur w oparciu o solidne dane. PA-2075 rozszerza możliwości i radość życia dzięki analogowemu dźwiękowi.

• PCOCC-A

Miedź PCOCC to materiał, który zawiera bardzo mało zanieczyszczeń i zapewnia bardzo niski poziom zakłóceń sygnału. Ze względu na brak granic ziaren sygnał przechodzi bez przeszkód i zniekształceń. Ogrzewanie i chłodzenie drutu PCOCC w kontrolowanych warunkach daje gęsto rekrystalizowaną, bardzo czystą strukturę zwaną przewodnikiem μ. Powstały produkt z nałożonym lustrzanym wykończeniem nazywa się miedzią PCOCC-A. Ten wysoce zaawansowany produkt jest możliwy dzięki połączeniu zastosowania zaawansowanej technologii i tradycyjnego japońskiego rzemiosła.

• Struktura wieloniciowa

Podstawowym elementem PA-2075 jest jednostka transmisji sygnału PCOCC-A o średnicy 0,5 kwadratu, która tworzy wielożyłową strukturę drutu. Zamiast skręcania całych drutów, zastosowano trójwarstwową odwróconą koncentryczną strukturę w celu uzyskania maksymalnej gęstości i jednorodności struktury drutu oraz wypełnienia przestrzeni wewnętrznej i zapobiegania deformacji między drutami. Serwowane ekranowanie stosuje się w celu wypełnienia przestrzeni wewnętrznej i zapobieżenia deformacji między przewodami oraz żyłą. Liczba drutów użytych do obsłużonego ekranu jest około trzy razy większa niż liczba przewodów.

• Charakterystyka specjalna

PA-2075 został stworzony do transmisji ultratygodniowego sygnału analogowego. Dzięki temu, że jego pojemność elektryczna jest ustawiona na 110.0pF/m (1kHz) a impedancja charakterystyczna jest ustawiona na 44Ω, PA-2075 ma doskonałe możliwości przenoszenia sygnału.

• Warstwa półprzewodnikowa

Podstawowym elementem PA-2075 jest jednostka transmisji sygnału PCOCC-A o średnicy 0,5 kwadratu, która tworzy wielożyłową strukturę drutu. Zamiast skręcania całych drutów, zastosowano trójwarstwową odwróconą koncentryczną strukturę w celu uzyskania maksymalnej gęstości i jednorodności struktury drutu oraz wypełnienia przestrzeni wewnętrznej i zapobiegania deformacji między drutami. Serwowane ekranowanie stosuje się w celu wypełnienia przestrzeni wewnętrznej i zapobieżenia deformacji między przewodami oraz żyłą. Liczba drutów użytych do obsłużonego ekranu jest około trzy razy większa niż liczba przewodów.

• Izolator i zewnętrzna osłona

Oprócz przewodnika PCOCC-A zastosowaliśmy powłokę bezhalogenową opracowaną specjalnie do zastosowań audio. Jest zgodny z dyrektywą RoHS i ma doskonałe właściwości tłumienia drgań dzięki stosunkowi mieszania materiałów. Ma również doskonałą charakterystykę elektryczną, która kontroluje podniesienie względnej przenikalności i tłumienie elektrycznej ilości basu.
Izolator jest wykonany z poliolefiny, która ma jedną czwartą przenikalności elektrycznej w porównaniu do zwykłego PCW. Zwróciliśmy szczególną uwagę na wzmocnienie spoistości jego izolatora i przewodnika, aby wypełnić przypadkową przestrzeń i zachować wysoką jakość transmisji sygnału.

• Złącza （PA-2075 DR / RR / LDR）

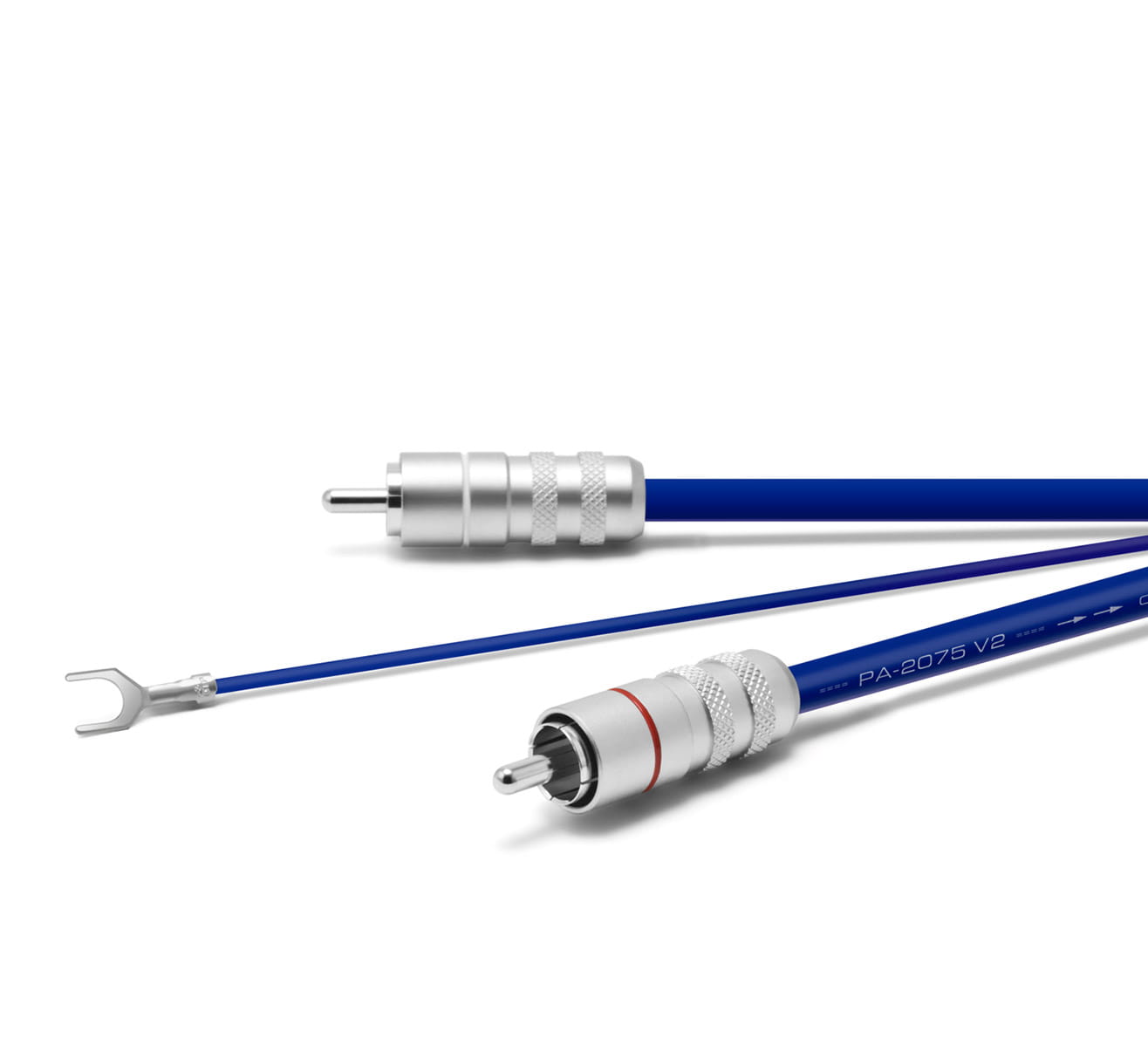

Oryginalna wtyczka gramofonowa 5PIN i wtyczka RCA są pokryte rodem, aby zapobiec korozji styków. Jako izolator wewnętrzny stosuje się PTFE ze względu na niską przenikalność dielektryczną w celu tłumienia utraty sygnału. Wtyczka RCA jest formowana w pokrywie po procesie lutowania, aby tłumić wibracje. Ponadto zewnętrzna osłona jest obrabiana pojedynczo metodą NC.
