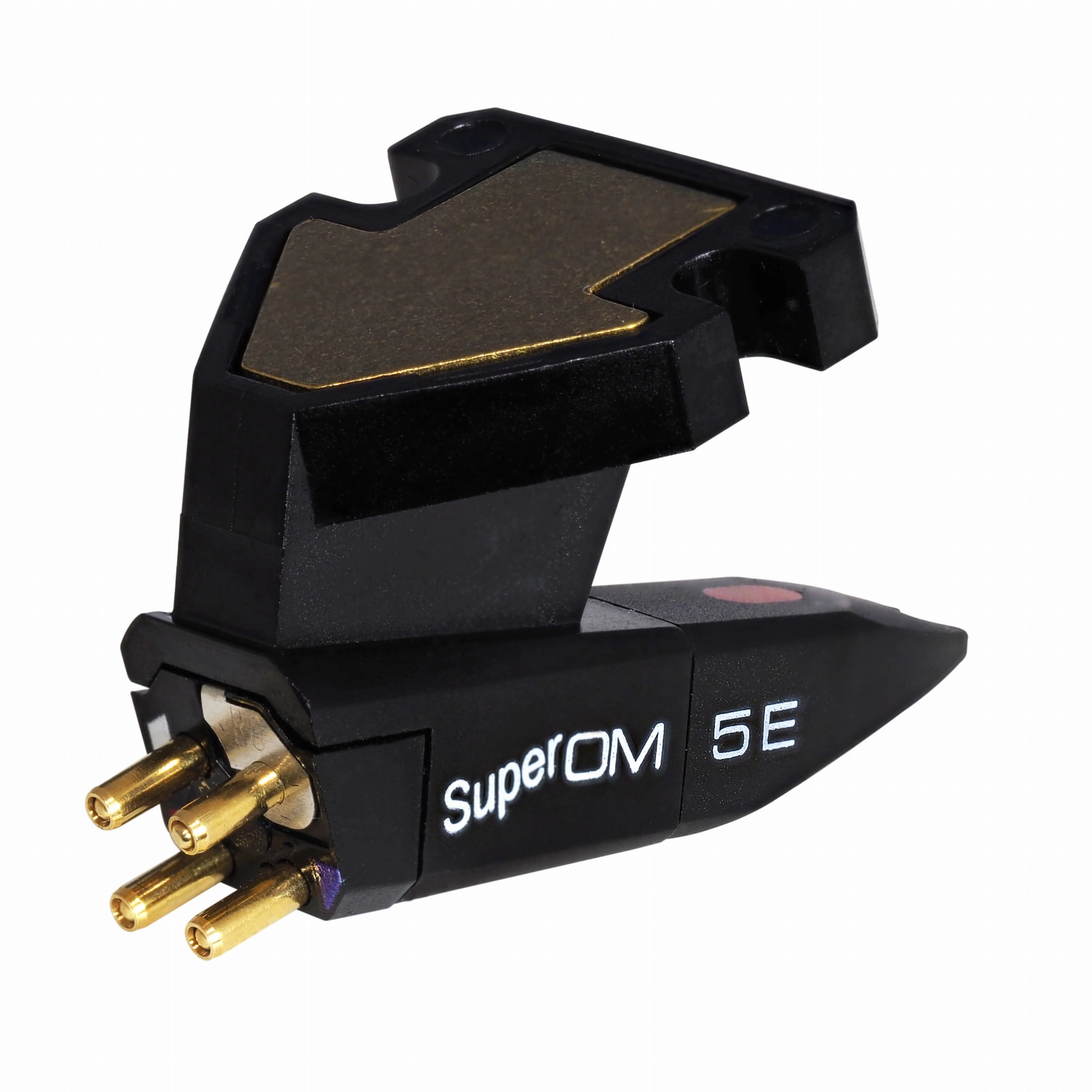

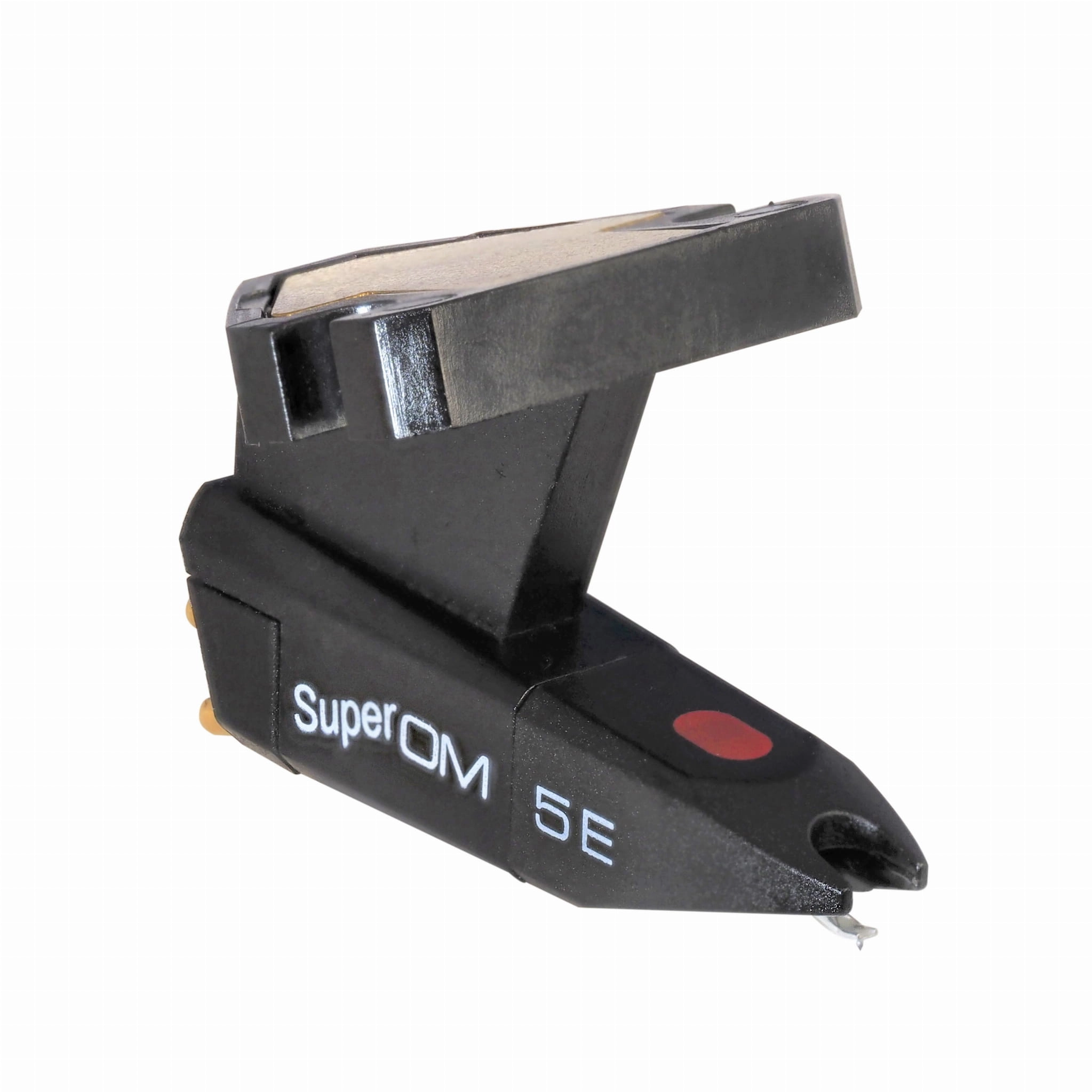

ORTOFON Super OM-5E

ORTOFON Super OM 5E WKŁADKA MM

Seria OM to podstawowa seria wkładek z bardzo lekkim systemem magnetycznym.

Głównym celem konstrukcyjnym było stworzenie wkładki "Optimum Match" (OM) - maksymalnie dopasowanej do odczytu płyty. W procesie projektowania użyto zaawansowanych technologi informatycznych w celu wyliczenia optymalnego położenia systemu wraz z igłą.

Korpusy wkładek serii OM wykonane z bardzo lekkiego, sztywnego i odpornego na rezonanse materiału o nazwie Noryl (plastik i szkło).

W górnej części wspornika montażowego jest pomysłowo schowana niewielki, zdejmowana obciążnik. Jeśli ramię gramofonowe jest standardowe pod względem wagi, po prostu zostaw obciążnik (masa wkładki 5g), natomiast jeśli ma małą masę, wyjmij ciężarek a waga spadnie do zaledwie 2,5 g.

Wkładka Super OM 5 wyposażona jest w igłę o szlifie eliptycznym, który zapewnia zbalansowane odtwarzanie wolne od zniekształceń. Diamenty o szlifie eliptycznym są w stanie dokładniej śledzić oscylacje rowków niż diamenty o szlifie sferycznym ze względu na ich konturowy kształt. Wynikiem tego jest lepsze śledzenie zapisu rowka i mniejsze zniekształcenia.
Wkładka Super OM 5 ma ulepszony „silnik”, dzielone styki biegunowe, które zmniejszają straty magnetyczne powstające przy drganiach reprezentujących najwyższe częstotliwości. Technologia ta pozwala uzyskać płaską odpowiedź częstotliwościową i poszerza zakres reprodukowanych częstotliwości, a także poprawia liniowość faz.

PARAMETRY TECHNICZNE:

Napięcie wyjściowe przy 1000 Hz, 5cm/sec. - 4 mV
Balans przy 1 kHz - 1.5 dB
Separacja kanałów przy 1 kHz - 22 dB
Separacja kanałów przy 15 kHz - 15 dB
Zakres częstotliwości przy - 3dB - 20-25.000 Hz
Pasmo przenoszenia - 20-20.000 Hz ± 2 dB
Zdolność trackingu przy 315 Hz przy zalecanej sile śledzenia - 65 μm
Podatność dynamiczna - 20 μm/mN
Typ igły - eliptyczna
Promień końcówki igły - r/R 8/18 μm
Zakres siły śledzenia - 1.5-2.0 g (15-20 mN)
Zalecana siła śledzenia - 1.75 g (17.5 mN)
Kąt nachylenia igły - 20°
Impedancja wewnętrzna, rezystancja DC - 1 kOhm
Indukcyjność wewnętrzna - 580 mH
Zalecana rezystancja cyklu ładunkowego - 47 kOhm
Zalecana pojemność cyklu ładunkowego - 200-500 pF
Kolor wkładki, obudowa/igła - czarny/czarny
Masa wkładki włączając obciążnik - 5 g
Masa wkładki wyłączając obciążnik - 2.5 g
Zamiennik igły - Stylus 5 E, Stylus 10
