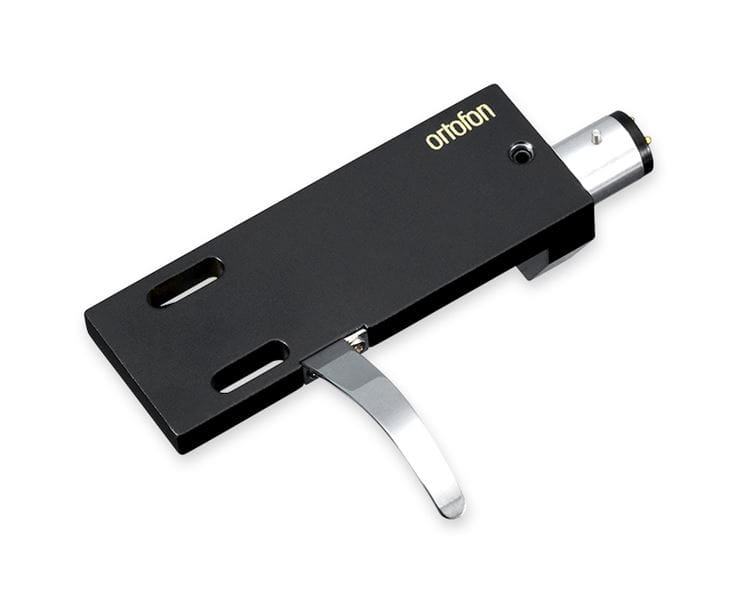

Ortofon LH-4000 headshell

LH-4000 to podstawowa, wysokiej jakości główka zaprojektowana specjalnie do zastosowań HiFi. Zapewniając czystą, minimalistyczną estetykę, LH-4000 doskonale nadaje się do szerokiej gamy wkładów, szczególnie polecanych do serii MC Quintet.

Cechy szczególne:

• Regulowany azymut, co jest korzystne dla optymalnej separacji kanałów
• Ergonomiczny uchwyt na palec dla łatwej obsługi

Znajomość podstawowych wymiarów główki w wielu przypadkach ułatwi montaż i prawidłowe ustawienie wkładki i ramienia. Przewiń na dół strony, aby zobaczyć tabelę wymiarów montażowych headshellów.

LH-4000 jest dostarczany z przewodami do łatwego i wygodnego podłączenia

Wszystkie wkładki Ortofon mają kolorowe kody zacisków, wskazujące na czerwony i zielony dla prawego kanału odpowiednio gorący i zacisk uziemienia. Biały i niebieski dla lewego kanału odpowiednio dla zacisku gorącego i uziemienia. Zielony zacisk będzie zawsze używany do uziemienia obudów wkładu lub układu napędowego, zawsze gdy jest podłączony wewnątrz wkładu.

Zalecamy podłączenie wyprowadzeń do wkładki i główki przed zamontowaniem wkładki do główki.

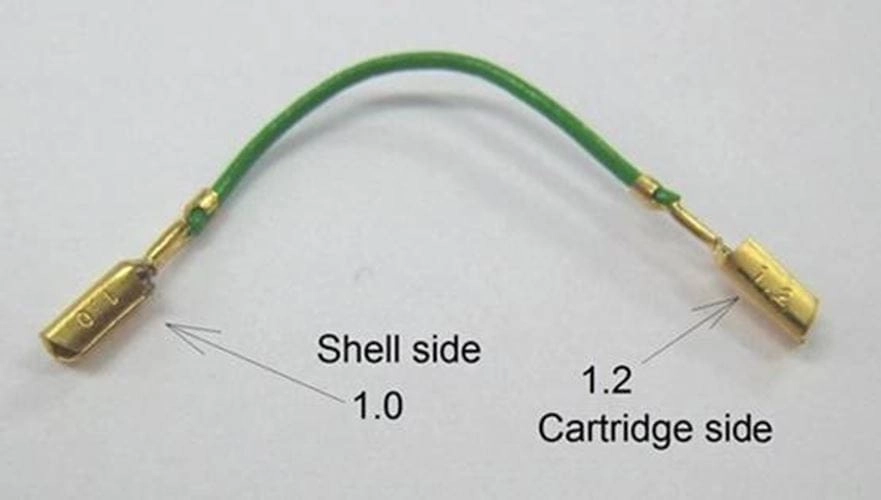

Proszę pamiętać o prawidłowej orientacji wyprowadzeń. Średnica pinów zaciskowych wkładek Ortofon wynosi 1,2 mm, podczas gdy pinów główki Ortofona wynosi tylko 1,0 mm.

Cechy i dane techniczne

• Uniwersalny uchwyt
• Solidna aluminiowa konstrukcja
• Azymut regulowany za pomocą klucza imbusowego
• Przewód PIN - pozłacany
• Waga - 14,3 grama bez śrub
• Odległość montażowa min. - 39,5 mm
• Odległość montażowa max. - 45,6 mm
• Długość główki - 51,9 mm
• Szerokość główki - 19,1 mm

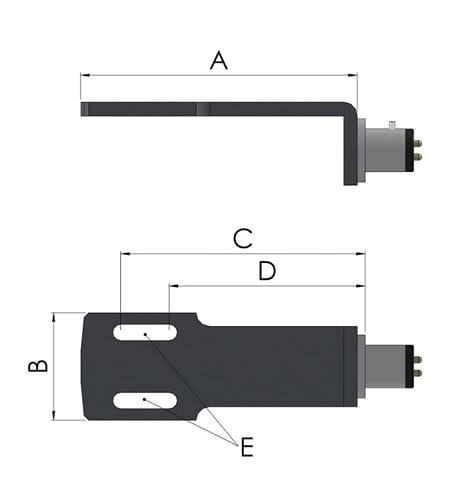

A - Długość główki B - Szerokość główki C - Odległość montażowa max. D - Odległość montażowa min. E - Średnica ślimaka max.
