ORTOFON LH-2000
dodaj do przechowalni
0
Opis

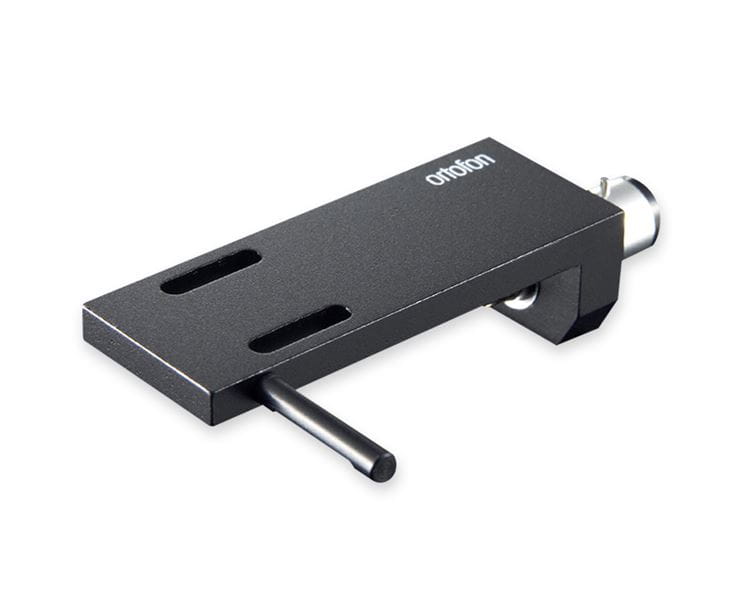

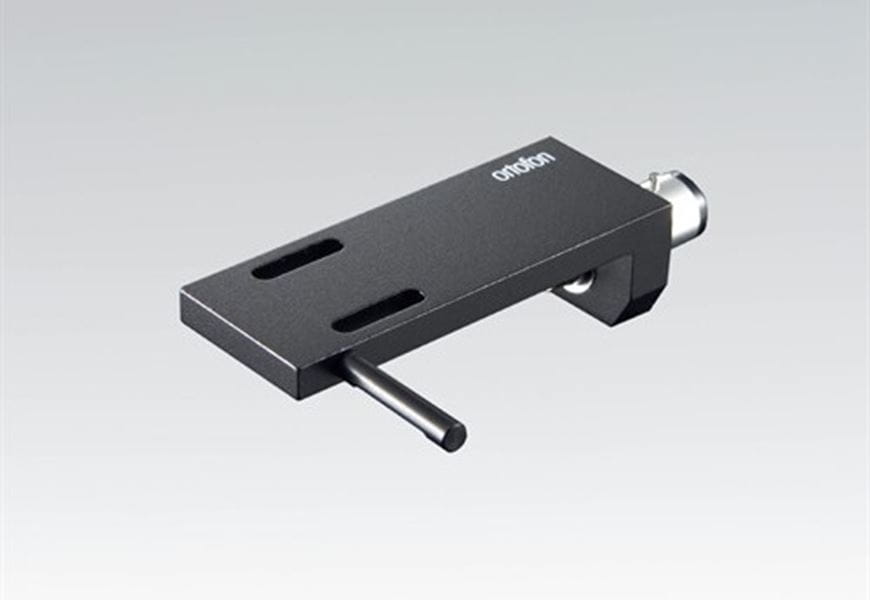

Ortofon LH-2000 headshell
LH-2000 to podstawowa, wysokiej jakości główka zaprojektowana specjalnie do zastosowań HiFi. Zapewniając czystą, minimalistyczną estetykę, LH-2000 doskonale nadaje się do szerokiej gamy wkładów, m.in. seria 2M .
Znajomość podstawowych wymiarów główki w wielu przypadkach ułatwi montaż i prawidłowe ustawienie wkładki i ramienia. Przewiń na dół strony, aby zobaczyć tabelę wymiarów montażowych headshellów.
LH-2000 jest dostarczany z przewodami do łatwego i wygodnego podłączenia
Wszystkie wkładki Ortofon mają kolorowe kody zacisków, wskazujące na czerwony i zielony dla prawego kanału odpowiednio gorący i zacisk uziemienia. Biały i niebieski dla lewego kanału odpowiednio dla zacisku gorącego i uziemienia. Zielony zacisk będzie zawsze używany do uziemienia obudów wkładu lub układu napędowego, zawsze gdy jest podłączony wewnątrz wkładu.
Zalecamy podłączenie wyprowadzeń do wkładki i główki przed zamontowaniem wkładki do główki.

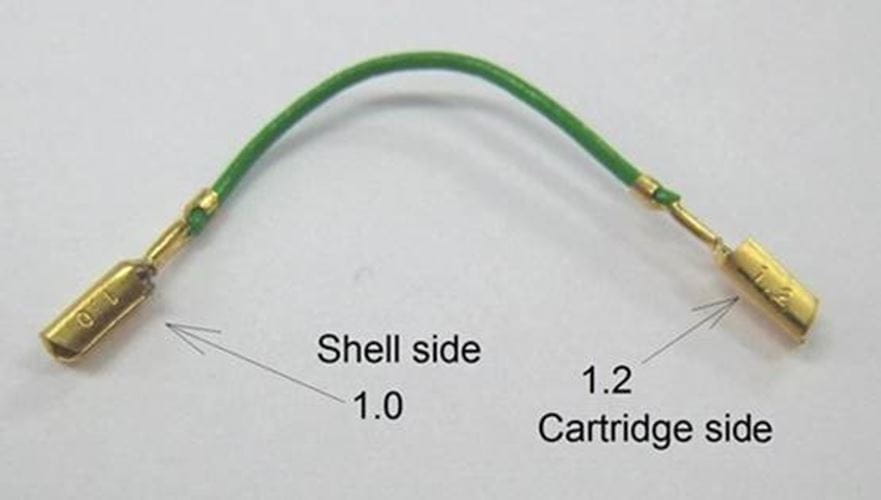

Proszę pamiętać o prawidłowej orientacji wyprowadzeń. Średnica pinów zaciskowych wkładek Ortofon wynosi 1,2 mm, podczas gdy pinów główki Ortofona wynosi tylko 1,0 mm.
Cechy i dane techniczne
- Uniwersalny uchwyt
- Solidna aluminiowa konstrukcja
- Waga bez śrub - 15,5 gram
- Odległość montażowa - min 35,3 mm, maks 43,4 mm
- Długość główki - 50,3 mm
- Szerokość główki - 20,0 mm
- Standardowy element ramion o kształcie S.
- Złącze typu SME.
- Nadaje się do zastosowania z większością Japońskich ramion.
 |

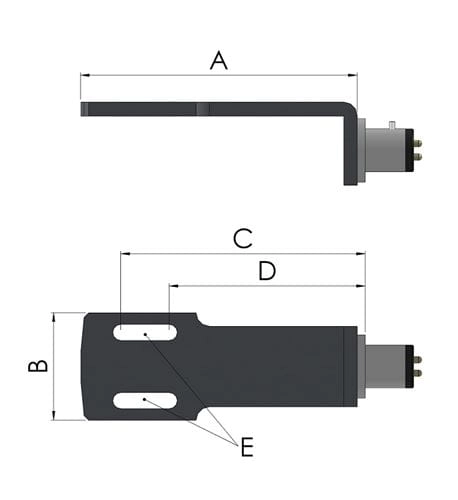

A - Długość główki B - Szerokość główki C - Odległość montażowa max. E - Średnica ślimaka max. |
| HEADSHELL MODEL | A Headshell length |
B Headshell width |
C Mounting distance max. |
D Mounting distance min. |
E Screw diameter max. |
| LH-2000 | 50.3 mm | 20.0 mm | 43.4 mm | 35.3 mm | N/S |
| LH-4000 | 51.9 mm | 19.1 mm | 45.6 mm | 39.5 mm | N/S |
| LH-6000 | 47.5 mm | 19.1 mm | 42.4 mm | 36.6 mm | N/S |
| LH-8000 | 50.3 mm | 18.8 mm | 42.2 mm | 33.0 mm | N/S |
| LH-9000 | 52.0 mm | 20.0 mm | 44.9 mm | 38.1 mm | N/S |
| LH-10000 | 50.0 mm | 19.4 mm | 42.4 mm | 42.4 mm | 2.7 mm |
