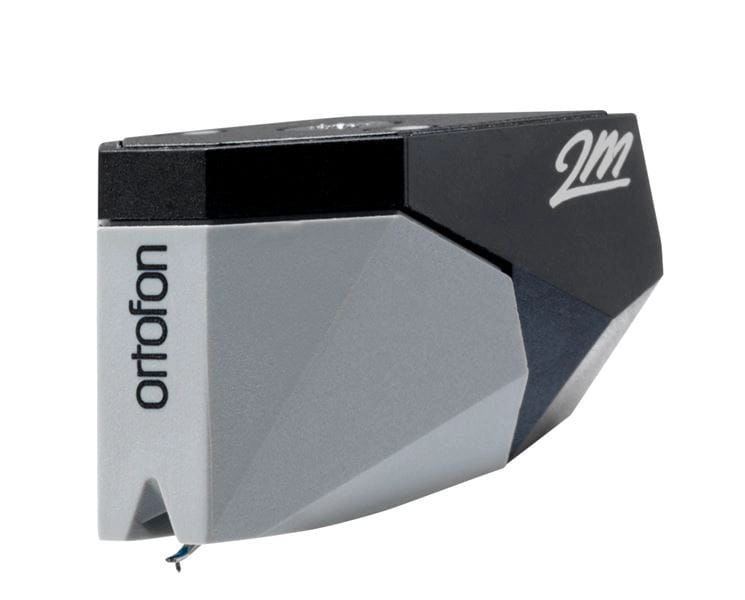

ORTOFON 2M 78

ORTOFON 2M 78 WKŁADKA MM

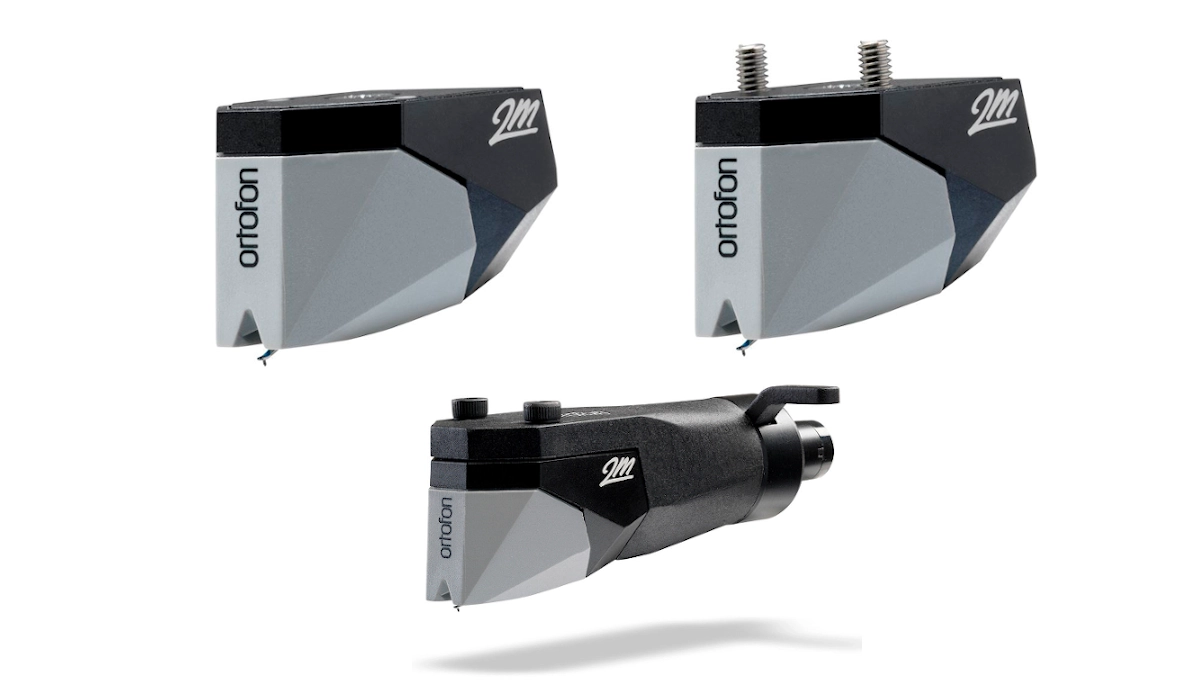

Wkładka firmy Ortofon wprowadzona po roku 2008. Dostępne w tym modelu są również wkładki z rozszerzonymi opcjami montażu, takie jak „Verso” (do główek z dolnym mocowaniem) i PnP – Plug and Play (do bezpośredniego montażu na ramionach wyposażonych w uniwersalne mocowanie).

Różnice między wariantami „2M” dotyczą dwóch podstawowych obszarów: silnika (w zasadzie materiału z którego wykonane są cewki) i profilu rysika. Wszystkie wkładki wyposażone są w trzpienie z dzielonymi sworzniami, co pozwala wkładkom MM w uzyskaniu wysokiego poziomu wyjściowego napięcia i płaskiej odpowiedzi częstotliwościowej, niemal tak dobrej jak w przypadku wkładek z ruchomą cewką. Profil rysika wkładki 2M 78 wyposażony jest w doklejane diamenty (szlif sferyczny).

PARAMETRY TECHNICZNE:

• Napięcie wyjścia przy 1000 Hz, 5cm/sec. ‐ 4 mV
• Zakres częstotliwości przy 3dB ‐ 20‐20.000 Hz
• Pasmo przenoszenia ‐ 20‐20.000 Hz + 3 / ‐ 1 dB
• Zdolność trackingu przy 315 Hz przy zalecanej sile śledzenia ‐ 70 µm
• Dynamiczne zgodność boczna ‐ 18 µm/mN Typ igły ‐ sferyczna
• Promień końcówki igły ‐ R 65 µm Zakres siły śledzenia ‐ 1,6‐2,0g (16‐20 mN)
• Zakres siły śledzenia ‐ 1,8 g (18 mN)
• Impedancja wewnętrzna, rezystancja DC ‐ 700 Ohm
• Indukcyjność wewnętrzna ‐ 350 mH
• Zalecana rezystancja cyklu ładunkowego ‐ 47 kOhm
• Zalecana pojemność cyklu ładunkowego ‐ 150‐300 pF
• Kąt nachylania igły ‐ 20°
• Kolor wkładki, obudowa/igła ‐ czarny/szary
• Masa wkładki bez śrubek ‐ 7.2 g
• Masa wkładki 2M PnP MkII ze zintegrowaną głowicą ‐ 20 g 2M
• Długość wkładki 2M PnP MkII ze zintegrowaną głowicą ‐ 52 mm
• Wymienna jednostka igły ‐ 2M 78 (wymienna z 2M Mono)
