GigaWatt G-C16A 2P

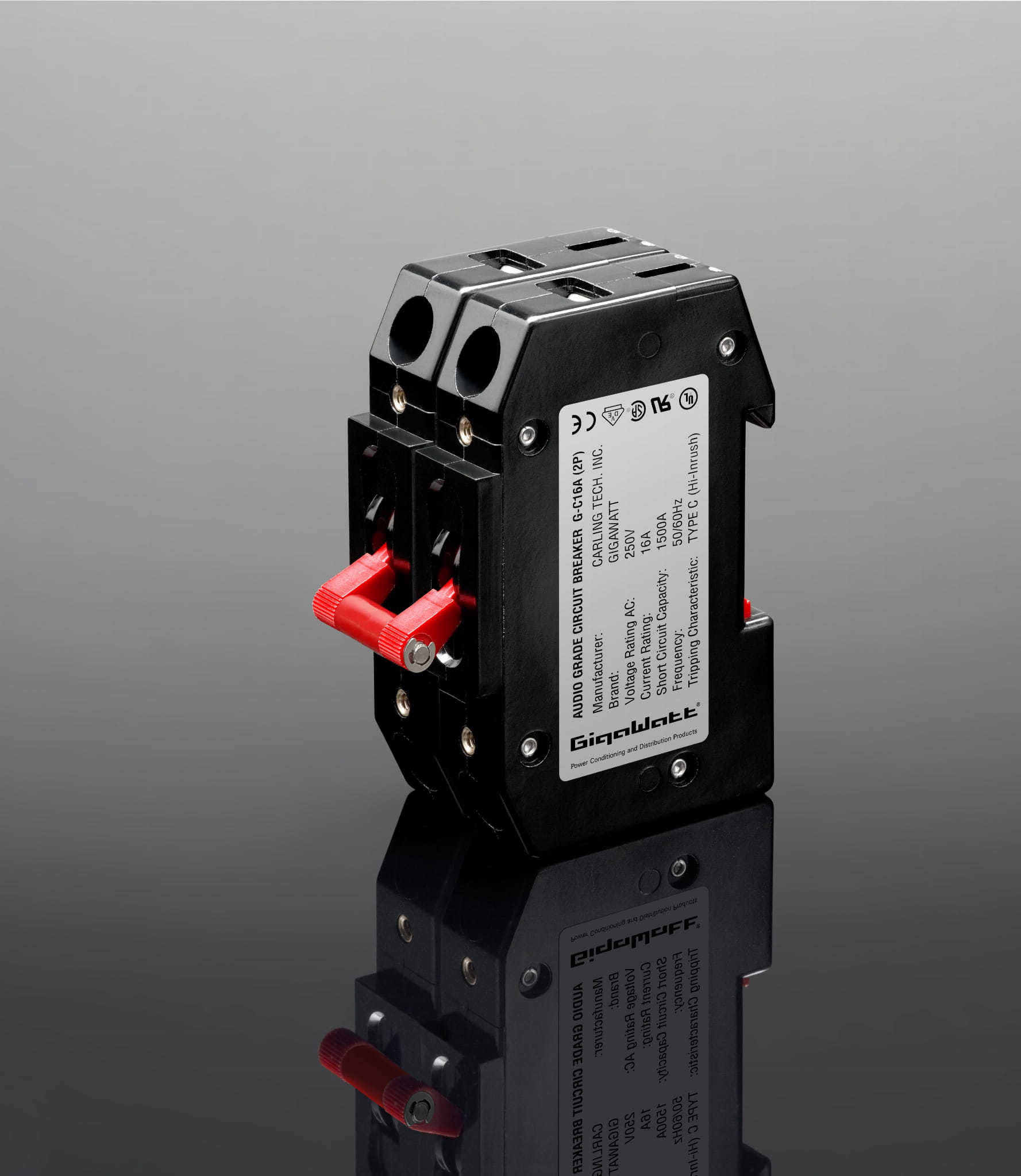

Wyłącznik instalacyjny GigaWatt G-C16A 2P

GigaWatt G-C16A 2P to 2-polowy, instalacyjny wyłącznik nadmiarowo-prądowy, przeznaczony do zabezpieczenia linii zasilających dedykowanych systemom audio-video klasy Hi-End.

Wersja 2P – z dwoma stykami roboczymi w chwili zadziałania zabezpiecza (odcina) jednocześnie przewód fazowy jak i neutralny.

Nowe bezpieczniki zostały zaprojektowany głównie w celu ułatwienia ich aplikacji w większości domowych obwodów elektrycznych niskiego napięcia 230V, gdzie jest wymagane standardowe zabezpieczenie 16A. Choć amperaż zabezpieczenia sugeruje niższą wartość w porównaniu z poprzednią wersją wyłącznika G-C20A, to w rzeczywistości nowe typy bezpieczników posiadają znacznie większą odporność na wartość chwilowego, początkowego prądu rozruchowego (Hi-Inrush).

Jest to niezwykle istotne z uwagi na to, że urządzenia audio-video (szczególnie prądożerne końcówki mocy) mają inną charakterystykę obciążenia od zwykłych domowych odbiorników prądu. W chwili włączenia wzmacniacza w ciągu pierwszych milisekund prąd pobierany przez taki odbiornik (prąd rozruchowy) może być nawet 10-20 razy większy niż pobór prądu podczas normalnej pracy. Wysoka wartość prądu rozruchowego powoduje wypalanie styków w bezpiecznikach i wyłącznikach, a w konsekwencji ich uszkodzenie.

Oba podzespoły są wytwarzane w USA przez firmę Carling Technologies, według specyfikacji firmy GigaWatt. Pełnią on rolę elementu kontrolującego wartość prądu przepływającego przez linię zasilającą w instalacjach audio-video. Wyłącznik hydrauliczno-magnetyczny zawiera między innymi cewkę indukcyjną, która wytwarza pole magnetyczne proporcjonalne do przepływającego przez nią prądu. Po przekroczeniu określonej wartości prądu, pole magnetyczne powoduje precyzyjne zadziałanie wyłącznika w odpowiednim czasie poprzez otwarcie styków i odłączenie od prądu chronionego obwodu.

Wyłączniki nadmiarowo-prądowe, G-C16A oraz G-C16A 2P posiadają zaawansowaną konstrukcję. Niezwykle solidne styki zapewniają pewny kontakt. Natomiast innowacyjny system cewki, której rdzeń porusza się niemagnetycznej tubie wypełnionej specjalnym oleistym fluidem, może mieć różną gęstość, dzięki czemu można precyzyjnie kształtować charakterystykę opóźnienia zadziałania i regulować proces wyłączenia. Nowe wyłączniki zaprojektowane są tak, że nie są wrażliwe na nagłe zmiany obciążenia w szczycie – tak jak zwykłe, tradycyjne zabezpieczenia –  i uaktywniają się tylko w ostateczności po przekroczeniu bezpiecznych wartości przez dłuższy okres czasu. Umożliwia to załączenie prądów rozruchowych ponad dwadzieścia razy wyższych niż nominalny prąd zabezpieczenia (ponad 350A) co gwarantuje wieloletnią, bezawaryjną pracę.

Wyłączniki GigaWatt  pozbawione są także typowych wad bezpieczników topikowych czy termicznych, wraz z wszystkimi negatywnymi cechami, jakie są następstwem ich prostej budowy.
Bezpieczniki topikowe – nawet te audiofilskie – poza oczywistymi właściwościami zabezpieczającymi posiadają jeden newralgiczny słaby punkt wykluczający je w ogóle z zastosowań audio – dławienie pełnej mocy dostarczanej do chronionego obwodu. Mankament ten jest konsekwencją znikomego przekroju poprzecznego elementu ochronnego, którym jest zazwyczaj cieniutki drucik miedziany, bądź srebrny – czego pozbawione są wyłączniki nadprądowe GigaWatta. Obie wersje wyłączników G-016A wyróżniają się solidną konstrukcją, wysoką jakością wewnętrznych elementów, odpornością na wstrząsy oraz stabilnością pracy bez negatywnego wpływu wahań temperatury. Obudowę wyłączników wykonano z czarnej żywicy fenolowo-formaldehydowej co gwarantuje jej niezwykłą sztywność niepalność, nietopliwość, antystatyczność, niskie przewodnictwo elektryczne i cieplne oraz względnie dużą odporność chemiczną. Wewnętrzne elementy uczestniczące w przewodzeniu prądu wykonano z miedzianych detali i łączników o dużym przekroju, samą zaś cewkę nawinięto grubym miedzianym drutem niepowodującym strat czy dławienia. Główny element kontaktowy wykonano ze srebra o dużej powierzchni styku. Wyłączniki montowane są na standardową szynę DIN, a można je podłączyć zarówno gołą żyłą jak i widełkami.

Konstrukcja wyłączników wyklucza możliwość bezpośredniego kontaktu ręki czy palców z terminalami podłączeniowymi będącymi pod napięciem. Wyłączniki spełniają wszystkie europejskie wymagania, dyrektywy i aprobaty techniczne (CE, VDE).

UWAGA: Prace instalacyjne narażają na bezpośredni kontakt z niebezpiecznym dla życia wysokim napięciem. Istnieje ryzyko porażenia prądem elektrycznym! Czynności związane z montażem instalacji elektrycznej może wykonywać wyłącznie wykwalifikowany personel zaznajomiony z odpowiednimi przepisami (DIN VDE 0100 i IEC 664 lub DIN VDE 0110).

Maksymalne napięcie znamionowe: 250V
Częstotliwość znamionowa 50/60Hz
Prąd znamionowy: 16A
Zwarciowa zdolność łączeniowa (Icn): 1500A
Charakterystyka wyzwalania: Typ C
Aprobaty techniczne:  CE, VDE
Wymiary: 92x72x38mm
Waga brutto 0,32 kg
