ORTOFON LH-9000
Opis

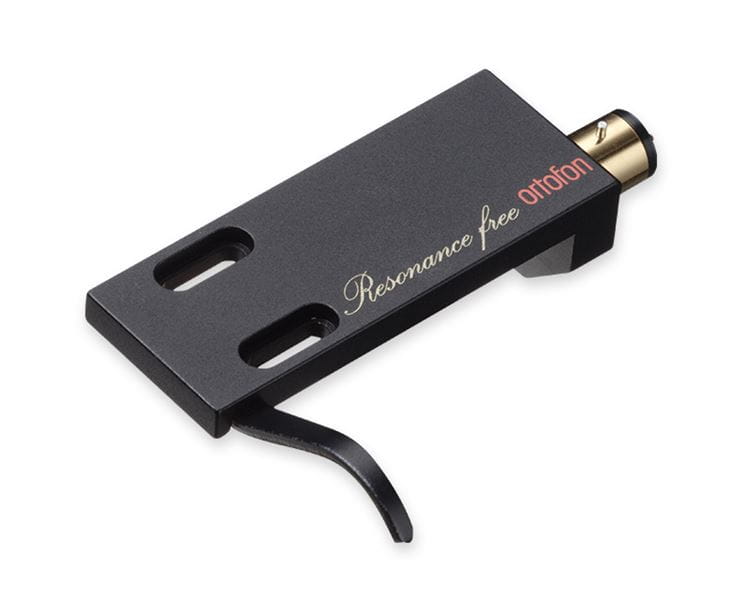

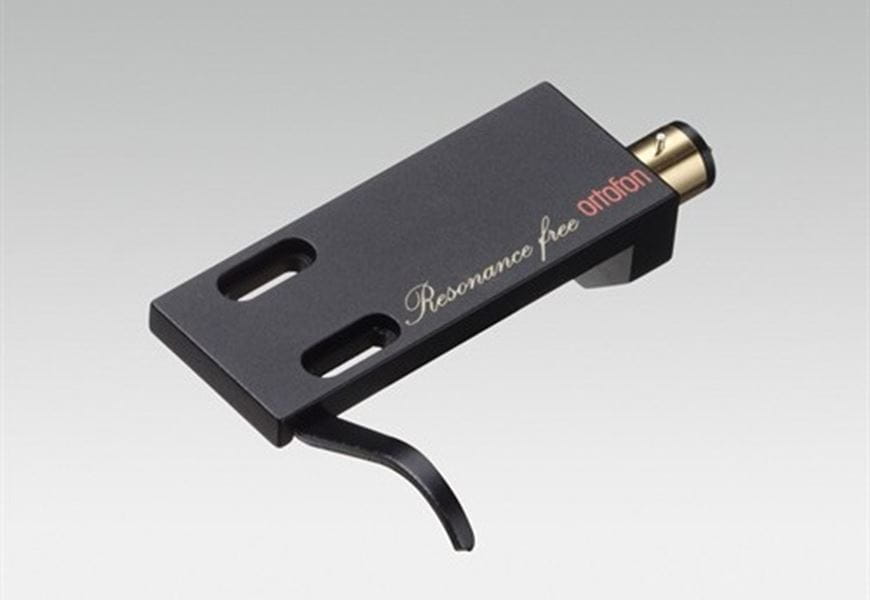

Ortofon LH-9000 headshell
Wyjątkowo wysokiej jakości główka z włókna węglowego, LH-9000 jest wykonana przy użyciu żywicy z włókna węglowego w celu wyeliminowania niepożądanych rezonansów. LH-9000 jest idealny do różnych wkładów high-end, m.in. Seria Cadenza, MC A95, MC Anna Diamond, MC Anna i MC Windfeld Ti.
Znajomość podstawowych wymiarów główki w wielu przypadkach ułatwi montaż i prawidłowe ustawienie wkładki i ramienia. Przewiń na dół strony, aby zobaczyć tabelę wymiarów montażowych headshellów.
LH-9000 jest dostarczany z przewodami do łatwego i wygodnego podłączenia
Wszystkie wkładki Ortofon mają kolorowe kody zacisków, wskazujące na czerwony i zielony dla prawego kanału odpowiednio gorący i zacisk uziemienia. Biały i niebieski dla lewego kanału odpowiednio dla zacisku gorącego i uziemienia. Zielony zacisk będzie zawsze używany do uziemienia obudów wkładu lub układu napędowego, zawsze gdy jest podłączony wewnątrz wkładu.
Zalecamy podłączenie wyprowadzeń do wkładki i główki przed zamontowaniem wkładki do główki.

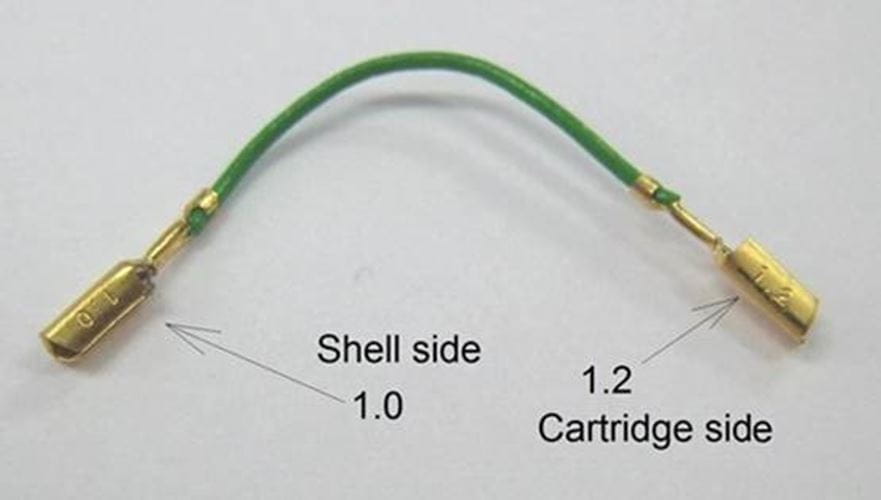

Proszę pamiętać o prawidłowej orientacji wyprowadzeń. Średnica pinów zaciskowych wkładek Ortofon wynosi 1,2 mm, podczas gdy pinów główki Ortofona wynosi tylko 1,0 mm.
Cechy i dane techniczne
- Uniwersalny uchwyt
- Magnez z włóknem węglowym
- W zestawie przewody z miedzi o wysokiej czystości (LW-7N)
- Waga bez śrub - 16,8 gram
- Odległość montażowa min. - 38,1 mm
- Odległość montażowa max. - 44,9 mm
- Długość główki - 52,0 mm
- Szerokość główki - 20,0 mm

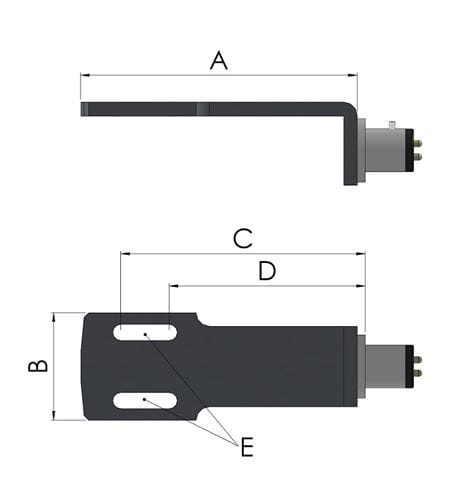

A - Długość główki B - Szerokość główki C - Odległość montażowa max. E - Średnica ślimaka max. |
HEADSHELL MODEL |
A Headshell length |
B Headshell width |
C Mounting distance max. |
D Mounting distance min. |
E Screw diameter max. |
LH-2000 | 50.3 mm | 20.0 mm | 43.4 mm | 35.3 mm | N/S |
LH-4000 | 51.9 mm | 19.1 mm | 45.6 mm | 39.5 mm | N/S |
LH-6000 | 47.5 mm | 19.1 mm | 42.4 mm | 36.6 mm | N/S |
LH-8000 | 50.3 mm | 18.8 mm | 42.2 mm | 33.0 mm | N/S |
LH-9000 | 52.0 mm | 20.0 mm | 44.9 mm | 38.1 mm | N/S |
LH-10000 | 50.0 mm | 19.4 mm | 42.4 mm | 42.4 mm | 2.7 mm |
