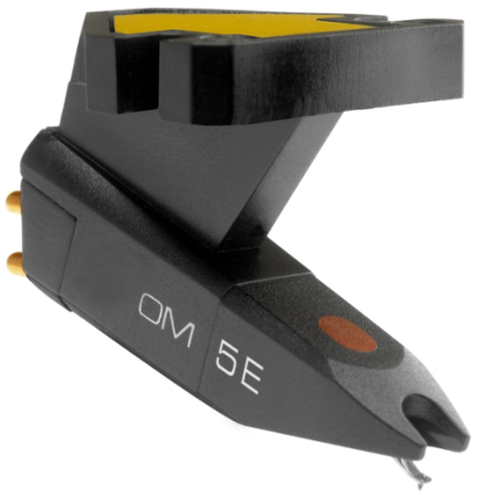

ORTOFON OM-5e
Opis
ORTOFON OM 5E WKŁADKA MM
Seria OM to podstawowa seria wkładek z bardzo lekkim systemem magnetycznym.
Głównym celem konstrukcyjnym było stworzenie wkładki `Optimum Match` (OM) - maksymalnie dopasowanej do odczytu płyty. W procesie projektowania użyto zaawansowanych technologi informatycznych w celu wyliczenia optymalnego położenia systemu wraz z igłą.
PARAMETRY TECHNICZNE:
Napięcie wyjściowe przy 1000 Hz, 5cm/sec. : 4 mV
Balans kanałów przy 1 kHz: 2 dB
Separacja kanałów przy 1 kHz: 22 dB
Separacja kanałów przy 15 kHz: 15 dB
Zakres pasma - 3dB: 20-25.000 Hz
Pasmo przenoszenia: 20-20.000 Hz + 2 dB
Zdolność trackingu przy 315Hz przy zalecanej sile nacisku igły: 65 µm
Zgodność dynamiczna, boczna: 20 µm/mN
Typ igły: Elliptical
Rozmiar promienia końcówki igły: r/R 8/18 µm
Zakres siły nacisku igły: 1,5 - 2,0g (15-20 mN)
Zalecana siła nacisku igły: 1,75 g (17,5 mN)
Kąt nachylenia igły: 20°
Impendancja wewnętrzna, rezystancja DC: 750 Ohm
Indukcyjność wewnętrzna: 450 mH
Zalecana rezystancja cyklu ładunkowego: 47 kOhm
Zalecana pojemność cyklu ładunkowego: 200-600 pF
Kolor wkładki, obudowa/igła: Black/Black
Waga: 5 g
Igła zamienna: Stylus 5 E
